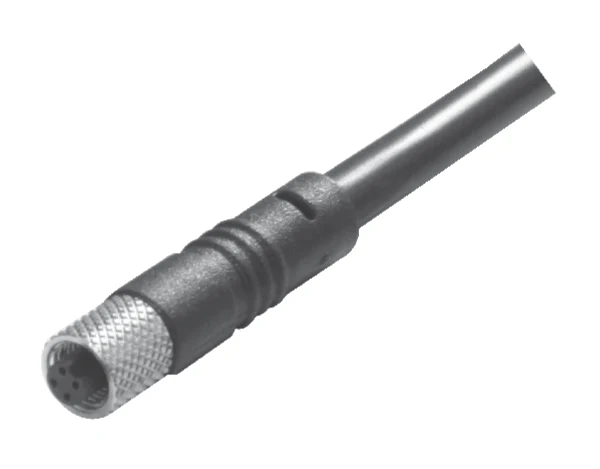

M5 Kabelanschluss
- Buchsenkontakte (Female)
- Ungeschirmt
- Gerade
M5 / PRODUKTBEISPIEL
GLOBIX / M5
M5 Rundsteckverbinder für kompakte Geräteanschlüsse
M5 Miniatur-Rundsteckverbinder bieten eine kompakte Schnittstelle für Kabel- und Geräteanschlüsse. Wählen Sie zwischen Stift- und Buchsenkontakten, festen Einbauausführungen und Leiterplattenanschlüssen. Gerade und gewinkelte Kabelvarianten ergänzen die Auswahl bei begrenztem Einbauraum.
Repräsentative Produktansicht. Konfiguration und Gegenstück werden für Ihr Projekt bestätigt.
PRODUKTÜBERSICHT
M5 – die passende Verbindung auswählen
Dokumentierte Kontaktkonfigurationen: 3 / 4. Kontaktzahl, Kontaktseite, Anschlussart und Montage sind gemeinsam abzustimmen; nicht jede Kombination ist für jede Bauform verfügbar.
Alle M-Serie Steckverbinder →PRODUKTANSICHTEN
Kabel- und Geräteanschlüsse
Reale Produktansichten nach belegter Struktur. Die Anzahl der Bilder ist keine SKU-Anzahl. Nicht bestätigte Modellzuordnungen und Richtungen werden nicht angegeben.
Kabelsteckverbinder
6 Ansichten

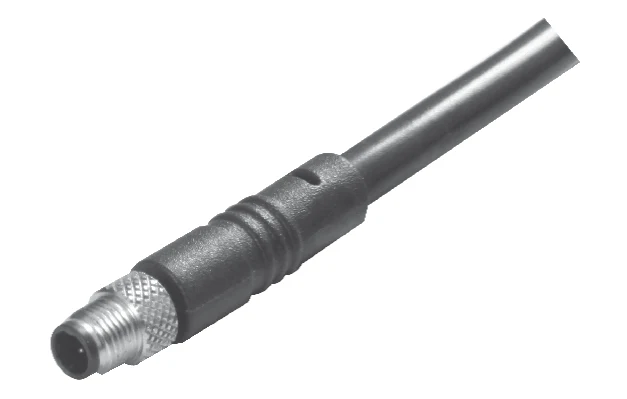

M5 Kabelanschluss
- Stiftkontakte (Male)
- Ungeschirmt
- Gerade

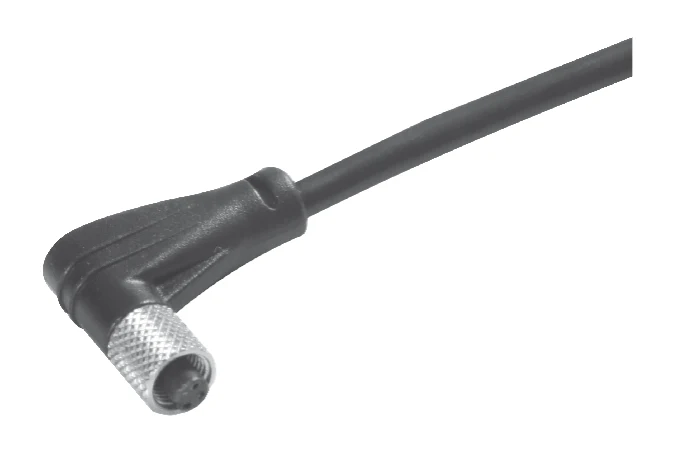

M5 Kabelanschluss
- Buchsenkontakte (Female)
- Ungeschirmt
- Gewinkelt

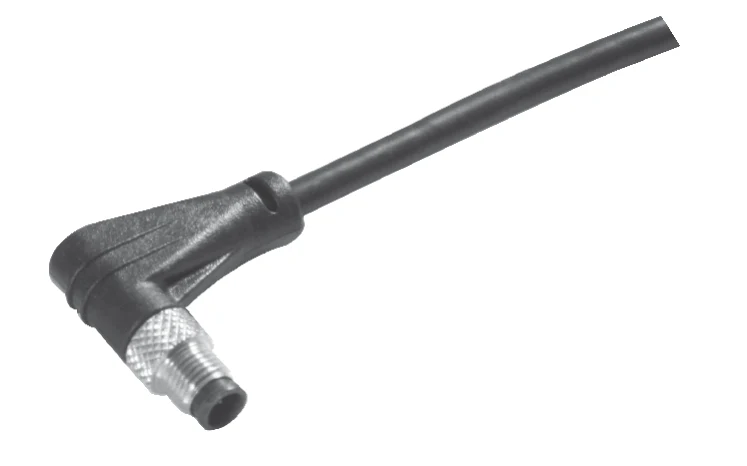

M5 Kabelanschluss
- Stiftkontakte (Male)
- Ungeschirmt
- Gewinkelt

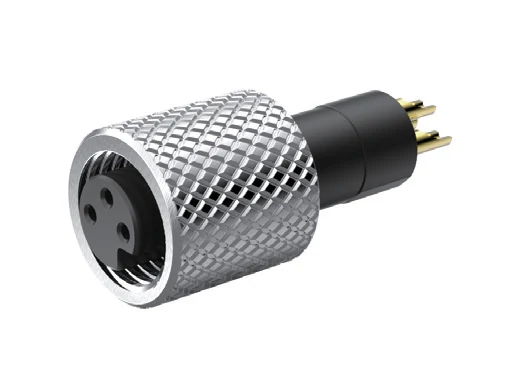

M5 Kabelanschluss
- Buchsenkontakte (Female)
- Ungeschirmt
- Lötanschluss

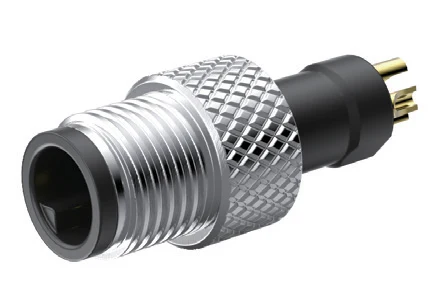

M5 Kabelanschluss
- Stiftkontakte (Male)
- Ungeschirmt
- Lötanschluss
Einbausteckverbinder
5 Ansichten

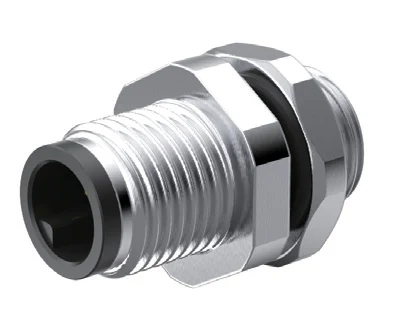

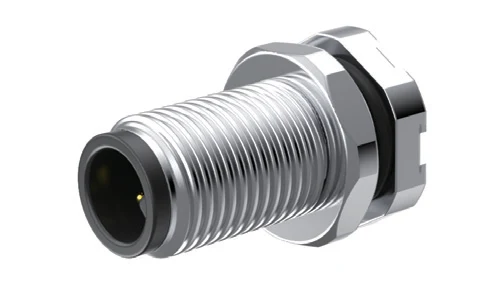

M5 Einbauanschluss
- Stiftkontakte (Male)
- Ungeschirmt
- Lötanschluss
- Frontmontage

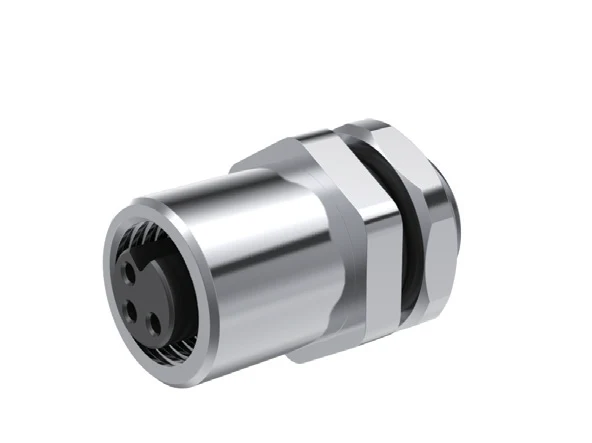

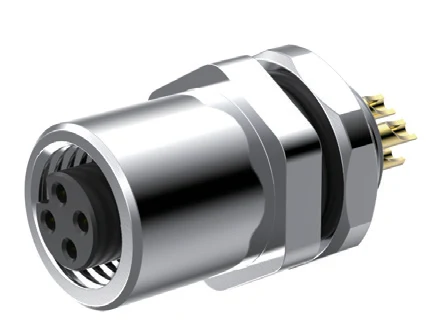

M5 Einbauanschluss
- Buchsenkontakte (Female)
- Ungeschirmt
- Lötanschluss
- Frontmontage

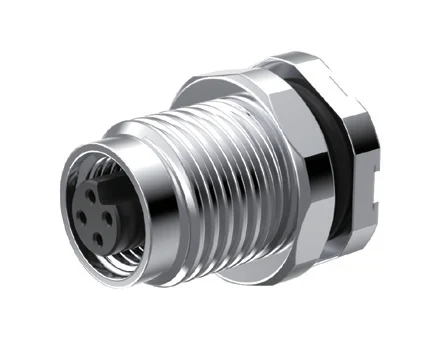

M5 Einbauanschluss
- Buchsenkontakte (Female)
- Ungeschirmt
- Lötanschluss
- Rückseitige Montage
M5 Einbauanschluss
- Buchsenkontakte (Female)
- Ungeschirmt
- Lötanschluss
- Rückseitige Montage
M5 Einbauanschluss
- Stiftkontakte (Male)
- Ungeschirmt
- Lötanschluss
- Rückseitige Montage
PCB-Ausführungen
3 Ansichten

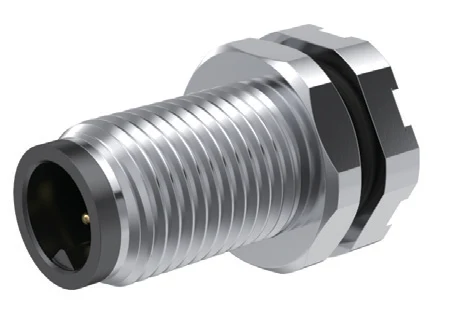

M5 PCB-Anschluss
- Stiftkontakte (Male)
- Ungeschirmt
- Frontmontage

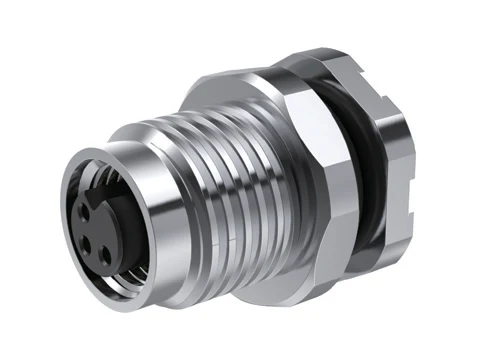

M5 PCB-Anschluss
- Buchsenkontakte (Female)
- Ungeschirmt
- Frontmontage

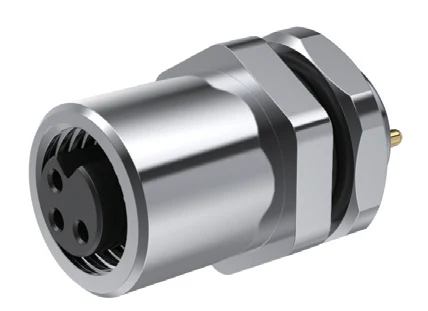

M5 PCB-Anschluss
- Buchsenkontakte (Female)
- Ungeschirmt
- Rückseitige Montage
Kontaktkonfigurationen
3 oder 4 Kontakte mit A-Codierung
Die Katalogreferenz auf Seite 02 bestätigt A-Codierung für die 3- und 4-poligen Konfigurationen. Die Produktfamilien LT und Z bezeichnen Ausführungen, keine zusätzlichen Codierungen. Kontaktbelegung und Gegenstück sind anhand der konkreten Ausführung auszuwählen.
Elektrische Daten
Nennwerte nach Kontaktkonfiguration
Katalogreferenz Seite 02. Nennspannung und Nennstrom werden getrennt für beide Konfigurationen angegeben; die Zuordnung zur gewählten Ausführung ist zu bestätigen.
| Kontakte | Codierung | Nennspannung | Nennstrom |
|---|---|---|---|
| 3 | A | 60 V | 1 A |
| 4 | A | 60 V | 1 A |
Technische Referenzdaten
Serienreferenzen für M5
Die Werte stammen aus der Referenztabelle auf Seite 02. Ihre Gültigkeit hängt vom konkreten Modell, der vollständigen Steckpaarung und den Montagebedingungen ab. Die Bemessungsstoßspannung ist kein zulässiger Arbeits-Spannungswert.
| Merkmal | Serienreferenz |
|---|---|
| Schutzart | IP67 |
| Betriebstemperatur | −40 °C bis +85 °C |
| Mechanische Lebensdauer | >500 Steckzyklen |
| Kontaktwiderstand | ≤10 mΩ |
| Bemessungsstoßspannung – Katalogangabe | 1500 V DC |
| Leiterquerschnitt – Referenz | 0,14 mm² / AWG26 |
| Gehäusematerial – Referenz | CuZn, vernickelt |
| Isolierkörper – Referenz | PA |
| Kontaktmaterial – Referenz | CuZn, vergoldet |
Bauformen / Anschlussarten
Kabelanschlüsse und feste Gerätedosen
Dokumentiert sind ungeschirmte Kabel- und Einbauausführungen mit Stift- oder Buchsenkontakten. Lötanschlüsse und bestimmte PCB-Anschlüsse werden nach Montagebedarf ausgewählt. Es werden keine Feldmontage- oder Crimpvarianten zugesichert.
| Ausführung / Familie | Bestätigte Struktur | Anschluss |
|---|---|---|
| LT, Seite 03 | Kabelstecker und Kabelbuchsen | Lötanschluss |
| Z, Seiten 03–04 | Front- und rückseitige Einbauausführungen | Lötanschluss |
| Z, Seite 04 | Frontseitige Male/Female- und rückseitige Female-PCB-Strukturen | PCB-Anschluss |
| Kabelvarianten, Seiten 05–06 | Gerade und gewinkelte Male/Female-Ausführungen | Gemäß konkretem Katalogeintrag |
Gewinde und Montage
Modellzeichnung statt pauschaler Einbaumaße
M5×0.5 ist in den entsprechenden Steck- und Modellzeichnungen dokumentiert. Einzelne Einbaustrukturen zeigen zusätzlich andere Befestigungsgewinde; das Steckgewinde ersetzt nicht die Prüfung von Panelöffnung und Befestigung. Ein universeller Kabeldurchmesser wird nicht angegeben.
AUSWAHLHILFE
M5 Steckverbinder auswählen
- Kontaktzahl und vorhandenes Gegenstück
- Stift- oder Buchsenkontakte (Male / Female)
- Kabel-, Panel- oder dokumentierte Leiterplattenmontage
- Erforderliche Bauform und Verriegelung
- Anschlussart und Kabeldaten
- Schirmungsanforderung und Einbausituation
- Foto oder Zeichnung sowie benötigte Menge
Nur für die ausgewählte Ausführung belegte Optionen werden übernommen. Unbekannte Details können zunächst offenbleiben.
DOWNLOAD
M-Serie Gesamtproduktkatalog
Der EN / ZH Gesamtproduktkatalog enthält die dokumentierten M5 Ausführungen, Referenzdaten und modellbezogenen Zeichnungen. Es handelt sich nicht um einen eigenständigen deutschen M5 Katalog.
Katalog öffnenPDF · EN / ZH · direkt ohne Anmeldung
FRAGEN ZUR AUSWAHL
FAQ zu M5 Steckverbindern
Welche Kontaktzahlen und Codierungen gibt es?
Die Katalogreferenz bestätigt 3 und 4 Kontakte mit A-Codierung. Die konkrete Belegung und Steckpaarung werden anhand der gewählten Ausführung geprüft.
Welche M5 Bauformen sind dokumentiert?
Kabelstecker und Kabelbuchsen, front- und rückseitige Einbauanschlüsse sowie bestimmte PCB-Ausführungen. Gerade und gewinkelte Kabelvarianten sind ausdrücklich dokumentiert.
Sind M5 PCB-Ausführungen verfügbar?
Ja. Dokumentiert sind frontseitige Ausführungen mit Stift- und Buchsenkontakten sowie eine rückseitige Ausführung mit Buchsenkontakten. Anschlussgeometrie und Maße sind modellbezogen auszuwählen.
Welche Angaben benötigt GLOBIX für eine Anfrage?
Kontaktzahl, Male/Female, Kabel- oder Gerätemontage, Anschlussart, Einbausituation, Kabelanforderung und Menge. Ein Foto oder eine Zeichnung des vorhandenen Gegenstücks hilft bei der Auswahl.
TECHNISCHE ANFRAGE
M5 Verbindung anfragen
Nennen Sie Kontaktzahl, Gegenstück, Anschlussart und Menge. Kabeldaten sowie Foto oder Zeichnung helfen bei der Eingrenzung.
M5 anfragen Alle M-Serie Steckverbinder →
