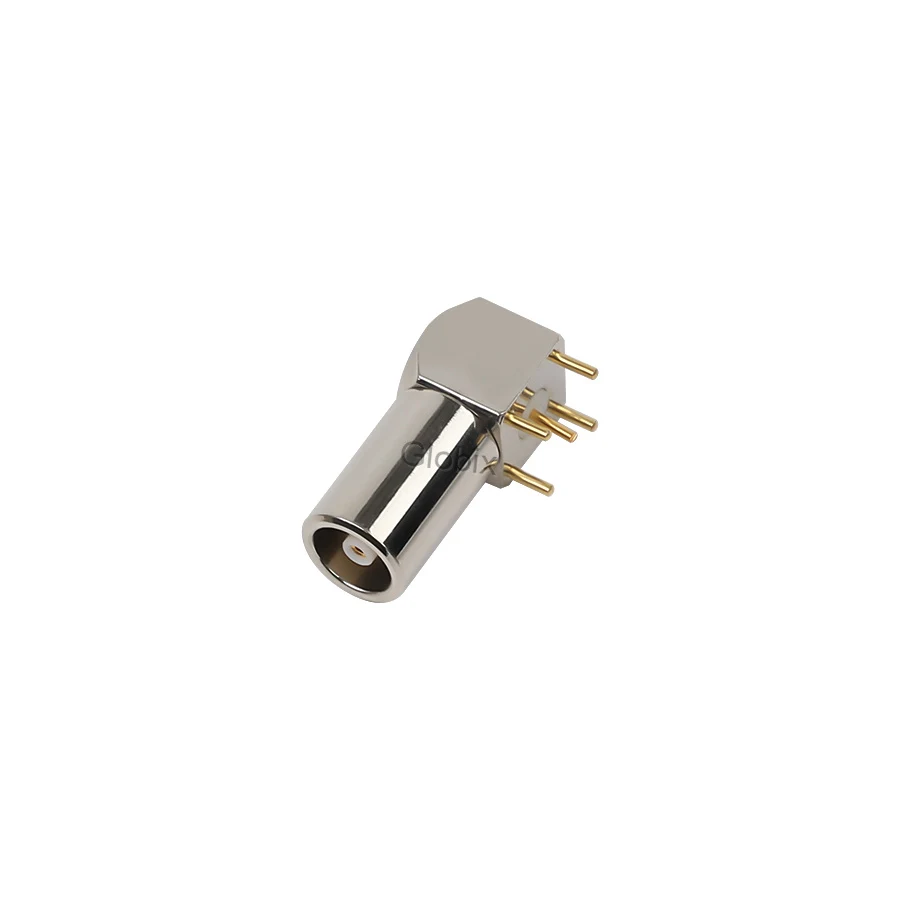

ZPL
Koaxialer Kabelstecker mit Push-Pull-Verbindung.
GLOBIX / KOAXIALVERBINDUNGEN

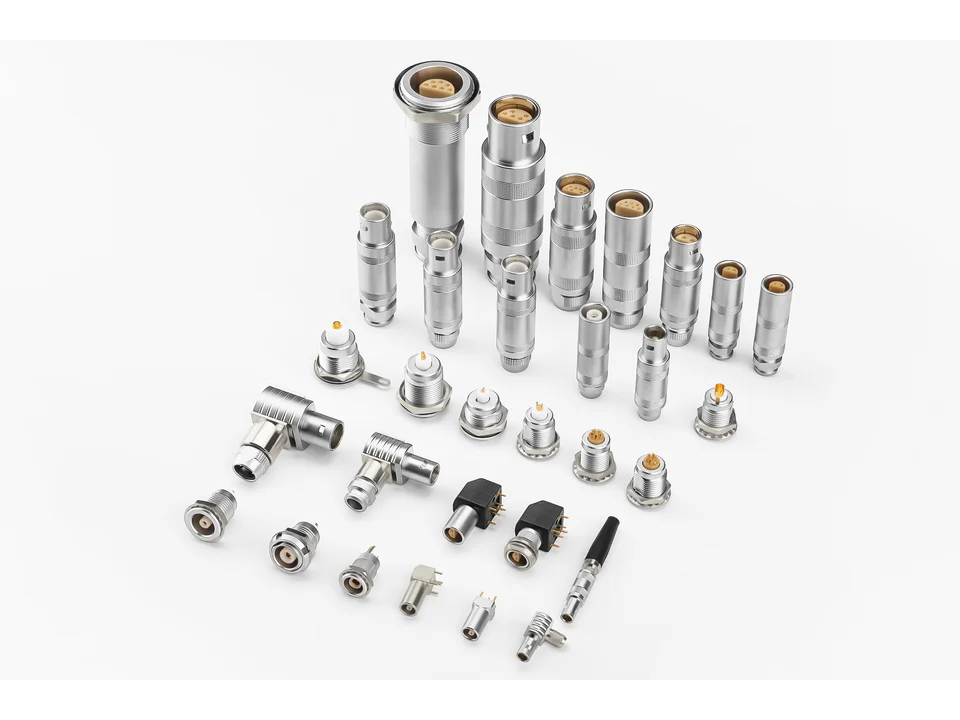

Koaxialsteckverbinder für Geräte- und Signalverbindungen
Wählen Sie zwischen koaxialen Push-Pull-Ausführungen der S-Serie und Hybrid-Steckverbindern, die elektrische Signalkontakte und einen Koaxialkontakt kombinieren.
Kabel- und Geräteschnittstellen stehen je nach Produktfamilie in unterschiedlichen Bauformen zur Verfügung. Gegenstück, Kabel und Einbausituation bestimmen die passende Lösung.
KOAXIALE PUSH-PULL-VERBINDUNGEN
S-Serie Koaxialausführungen
Diese fünf dokumentierten Ausführungen zeigen koaxiale Kabel-, Geräte- und Leiterplattenanschlüsse. Sie bilden keine vollständige SKU-Liste der S-Serie.

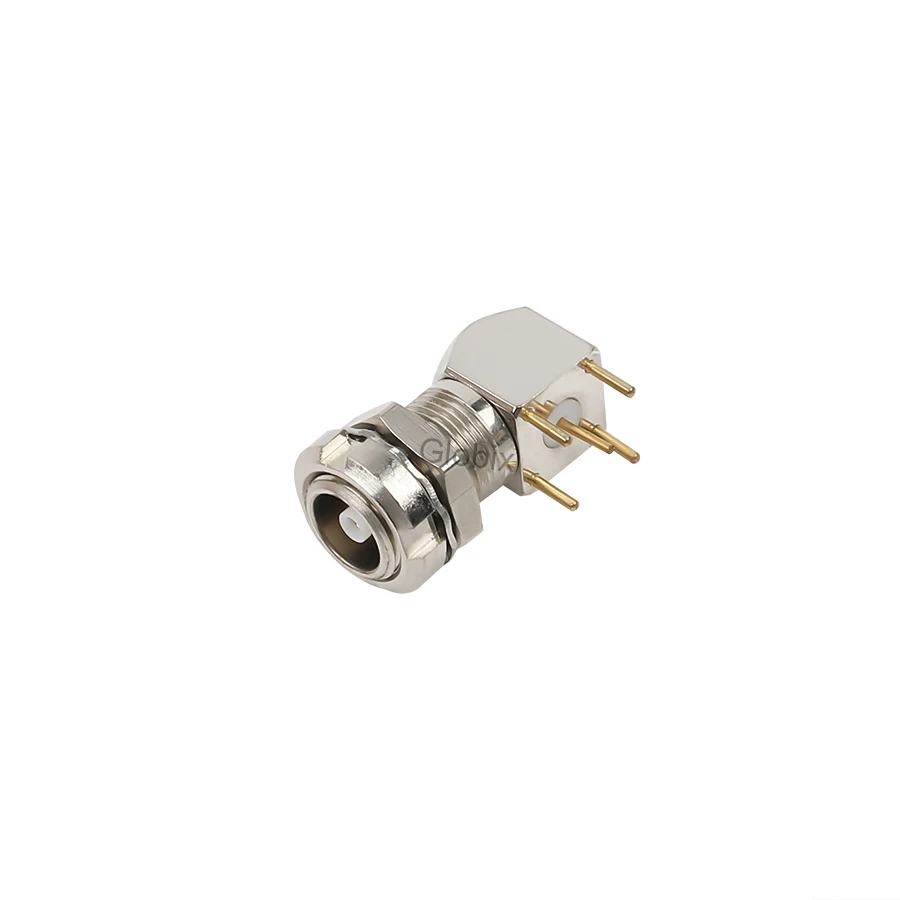

ZPS
Koaxiale Dose für geräteseitige Verbindungen.

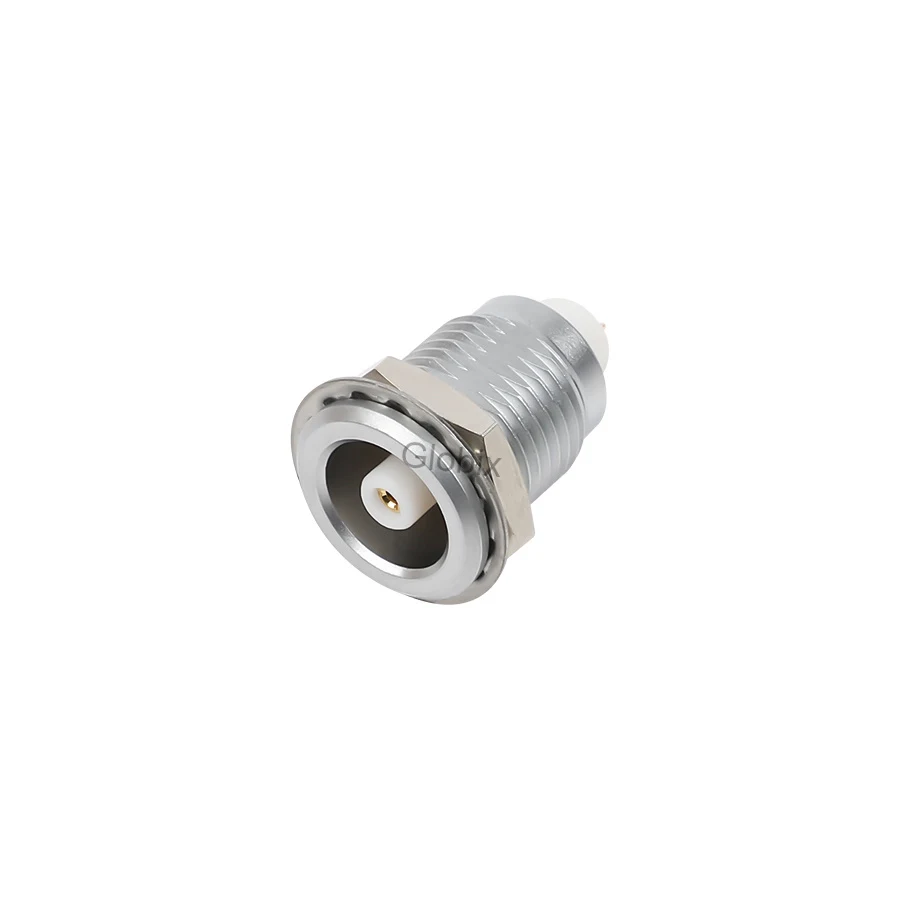

ZRA
Koaxiale Gerätedose für die Panelmontage.

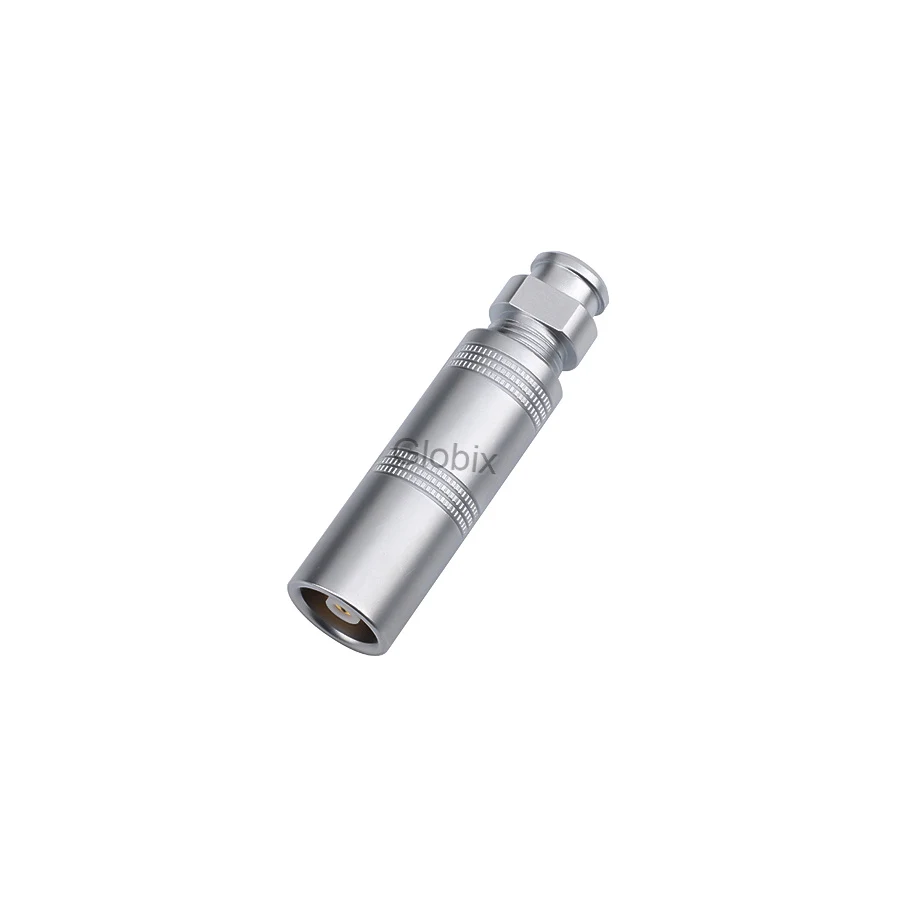

DCA(Z)
Koaxiale PCB-Dose mit Kodierungsoption.

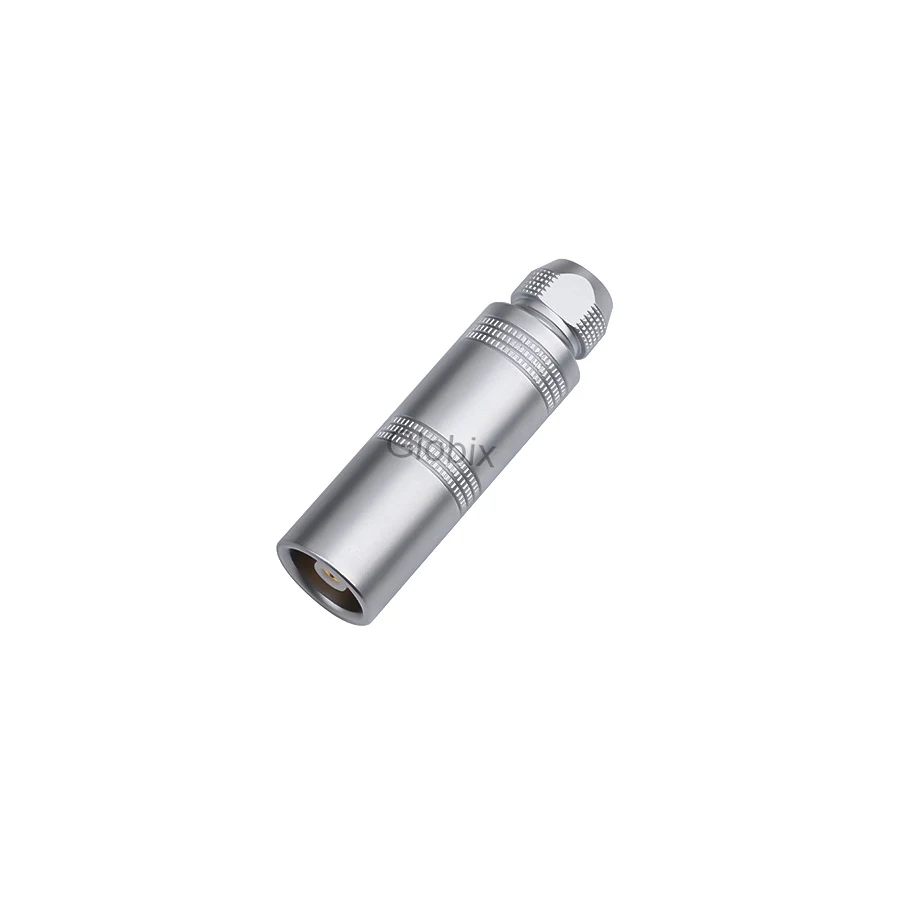

DCA
Koaxiale PCB-Dose für Leiterplattenanschlüsse.
GEMISCHTE KONTAKTE
Signal + Koaxial Hybrid-Steckverbinder
Wenn elektrische Signalkontakte und eine Koaxialverbindung in einem Anschluss benötigt werden, bietet Hybrid eine gemeinsame Schnittstelle. Die zusätzliche Eins bezeichnet den zentralen Koaxialkontakt.
6+1
GB-HY-ZGG-6+1
Sechs elektrische Niederspannungskontakte und ein zentraler Koaxialkontakt.
8+1

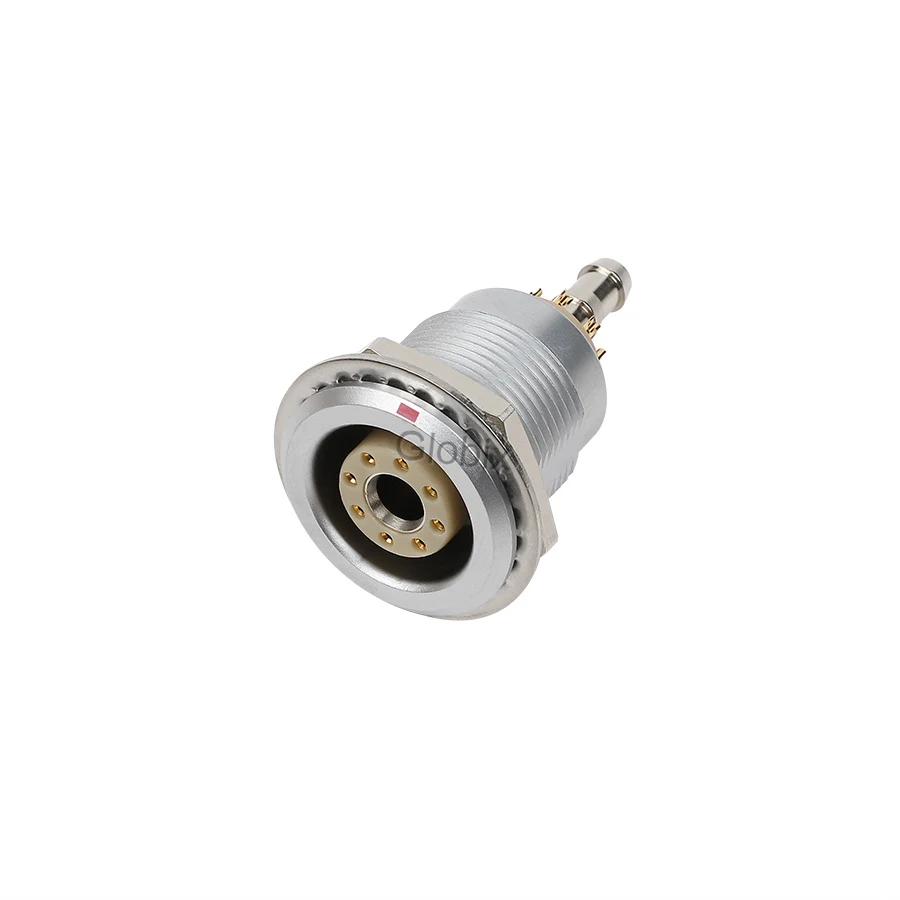

GB-HY-ZGG-8+1
Acht elektrische Niederspannungskontakte und ein zentraler Koaxialkontakt.
10+1

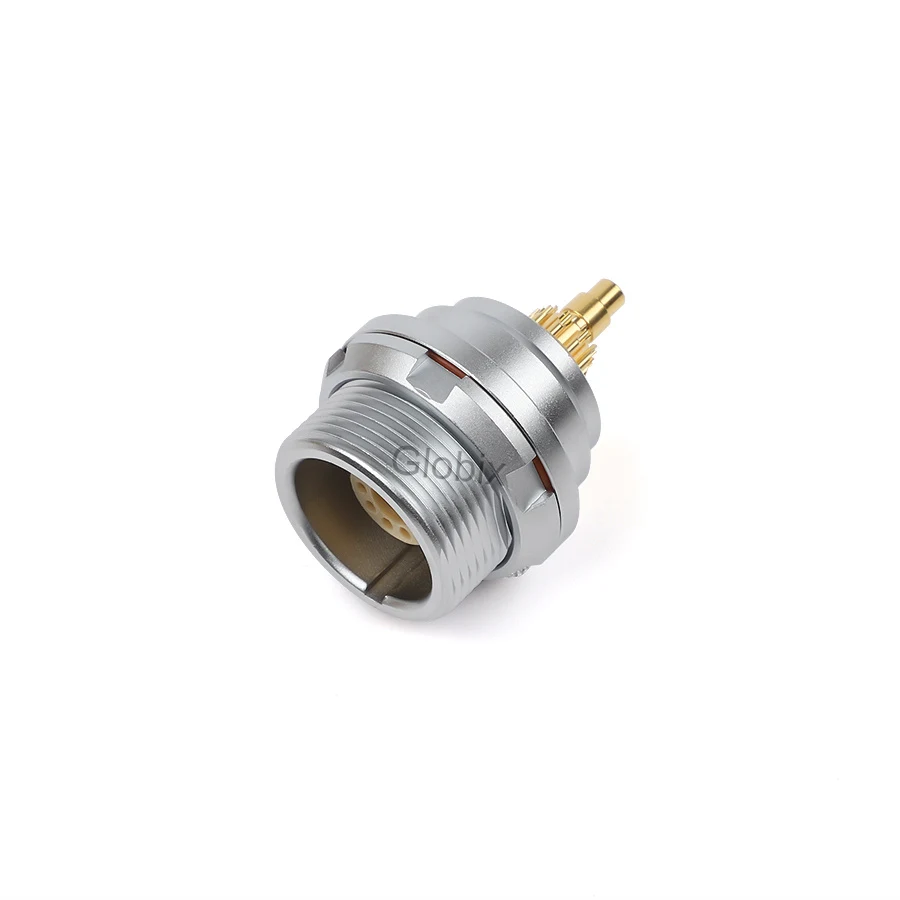

GB-HY-ZEG-10+1
Zehn elektrische Niederspannungskontakte und ein Koaxialkontakt; Gerätedose für die Panelmontage.
6+1, 8+1 und 10+1 sind dokumentierte Kontaktkonfigurationen, kein vollständiger Produktumfang. Baugröße und passende Steckhälfte sind für die konkrete Verbindung abzustimmen.
Welche Koaxiallösung passt?
S-Serie Koaxial
Für eine eigenständige koaxiale Push-Pull-Schnittstelle. Wählen Sie Kabelstecker, Gerätedose oder PCB-Anschluss passend zum Gegenstück.
Signal + Koaxial Hybrid
Für einen Anschluss mit elektrischen Signalkontakten und Koaxialkontakt. Legen Sie die Funktion der Kontakte und die benötigte Kontaktkonfiguration gemeinsam fest.
TECHNISCHE ANFRAGE
Ihre Koaxialverbindung auswählen
Vorhandene Angaben genügen zum Start. Für eine gezielte Auswahl helfen:
- Gewünschte Bauform und Gegenstück
- Anzahl und Funktion der Signalkontakte
- Koaxialanforderung, gewünschte Impedanz und Frequenzbereich
- Kabeltyp, Kabellänge und weitere Kabelanforderungen
- Einbausituation, Foto oder Zeichnung
- Benötigte Stückzahl
Die Eignung für Ihre elektrischen und mechanischen Anforderungen wird für die konkrete Ausführung geprüft.
