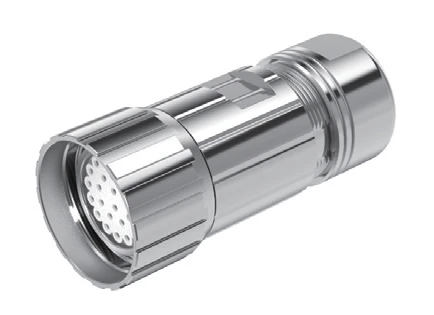

M27 Kabelsteckverbinder
- Buchsenkontakte (Female)
- Crimpanschluss
- Kabelanschluss
- Schraubverbindung
M27 / PRODUKTBEISPIEL
GLOBIX / M27
M27 Rundsteckverbinder für Kabel- und Geräteanschlüsse
Wählen Sie M27 Kabel- und Geräteanschlüsse nach Kontaktseite, Montageform und Gegenstück. Die dokumentierten Ausführungen verwenden Crimpkontakte; die Verriegelungsart ist je Bauform zu bestätigen.
Repräsentative Produktansicht. Konfiguration und Gegenstück werden für Ihr Projekt bestätigt.
PRODUKTÜBERSICHT
M27 – die passende Verbindung auswählen
Dokumentierte Kontaktkonfigurationen: 26. Kontaktzahl, Kontaktseite, Anschlussart und Montage sind gemeinsam abzustimmen; nicht jede Kombination ist für jede Bauform verfügbar.
Alle M-Serie Steckverbinder →PRODUKTANSICHTEN
Kabel- und Geräteanschlüsse
Reale Produktansichten nach belegter Struktur. Die Anzahl der Bilder ist keine SKU-Anzahl. Nicht bestätigte Modellzuordnungen und Richtungen werden nicht angegeben.
Kabelsteckverbinder
2 Ansichten

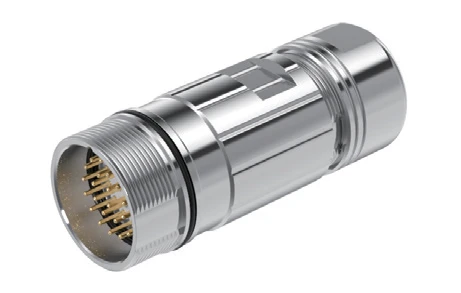

M27 Kabelsteckverbinder
- Stiftkontakte (Male)
- Crimpanschluss
- Kabelanschluss
- Schraubverbindung
Gerätedosen und Flanschanschlüsse
2 Ansichten

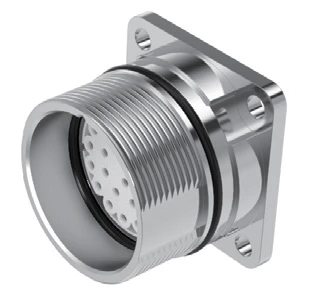

M27 Flanschanschluss
- Buchsenkontakte (Female)
- Crimpanschluss
- Panel / Geräteseite
- Schraubverbindung

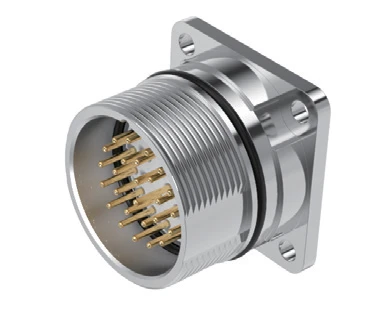

M27 Flanschanschluss
- Stiftkontakte (Male)
- Crimpanschluss
- Panel / Geräteseite
- Schraubverbindung
Kontaktkonfigurationen
Kontaktzahl und Anschlussseite
Dokumentiert sind 26 Kontakte mit Stift- und Buchsenkontakten. Eine Codierung oder PE-Zuordnung wird nicht aus der Kontaktzeichnung abgeleitet.
Elektrische Daten
Elektrische Katalogreferenz
Quelle: gedruckte Seite 92. Werte gelten als Konfigurationsreferenz und sind für das konkrete Modell zu bestätigen.
| Kontakte | Nennspannung | Nennstrom | Bemessungsstoßspannung |
|---|---|---|---|
| 26 | 150 V | 8 A bei 40 °C | 1500 V |
Technische Referenzdaten
M27 Referenzdaten
SERIES REFERENCE – Katalogseite 92. Schutzart, Temperatur und Lebensdauer sind mit Steckpaarung, Kabel und Montagebedingungen zu bestätigen; keine pauschale Garantie für jede Ausführung.
| Merkmal | Katalogreferenz |
|---|---|
| Schutzart | IP67 |
| Temperatur | −40 °C bis +85 °C |
| Mechanische Lebensdauer | >500 Steckzyklen |
| Kontaktwiderstand | ≤3 mΩ |
| Kontaktmaterial / Beschichtung | CuZn / Au |
| Anschluss | Crimp |
| Leiterquerschnitt | 1,0 mm² / AWG18 |
Bauformen
Kabel und Geräteseite
Kabelanschlüsse und feste Gerätedosen mit Stift- oder Buchsenkontakten.
Gewinde und Maße
Modellbezogene Zeichnungen
MODEL-SPECIFIC – Die Zeichnungen auf den gedruckten Seiten 93–94 zeigen M27×1,0. Länge, Flanschöffnung und Montageabstände sind aus der Zeichnung des konkreten Anschlusses zu übernehmen. Kabeldurchmesser, vollständige Codierung und Gehäuse-/Isoliermaterial werden hier nicht festgelegt.
AUSWAHLHILFE
M27 Steckverbinder auswählen
- Kontaktzahl und vorhandenes Gegenstück
- Stift- oder Buchsenkontakte (Male / Female)
- Kabel-, Panel- oder dokumentierte Leiterplattenmontage
- Erforderliche Bauform und Verriegelung
- Anschlussart und Kabeldaten
- Schirmungsanforderung und Einbausituation
- Foto oder Zeichnung sowie benötigte Menge
Nur für die ausgewählte Ausführung belegte Optionen werden übernommen. Unbekannte Details können zunächst offenbleiben.
DOWNLOAD
M-Serie Gesamtproduktkatalog
Der EN / ZH Gesamtproduktkatalog enthält die dokumentierten M27 Ausführungen, Referenzdaten und modellbezogenen Zeichnungen. Es handelt sich nicht um einen eigenständigen deutschen M27 Katalog.
Katalog öffnenPDF · EN / ZH · direkt ohne Anmeldung
FRAGEN ZUR AUSWAHL
FAQ zu M27 Steckverbindern
Welche Kontaktzahlen sind dokumentiert?
26 Kontakte; passende Bauform und Gegenstück separat bestätigen.
Welche Anschlussarten gibt es?
Crimpanschlüsse an Kabel- und Geräteseite sind dokumentiert.
Ist die Schutzart für jede Montage garantiert?
IP67 ist eine Katalogreferenz. Konkretes Modell, Gegenstück und Montagebedingungen müssen bestätigt werden.
Wo finde ich die Zeichnungen?
Der M-Serie Gesamtproduktkatalog enthält modellbezogene Zeichnungen; die gültige Version für Ihre Ausführung bitte anfragen.
TECHNISCHE ANFRAGE
M27 Verbindung anfragen
Nennen Sie Kontaktzahl, Gegenstück, Anschlussart und Menge. Kabeldaten sowie Foto oder Zeichnung helfen bei der Eingrenzung.
