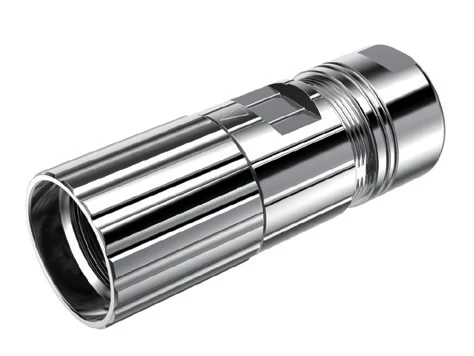

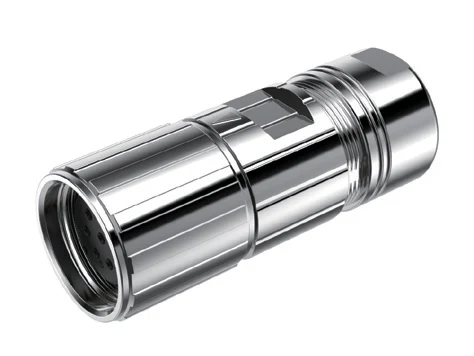

GLOBIX M17 Kabelsteckverbinder – Buchsenkontakte (Female), Crimpanschluss, Schraubverbindung

M17 / PRODUKTBEISPIEL

GLOBIX / M17

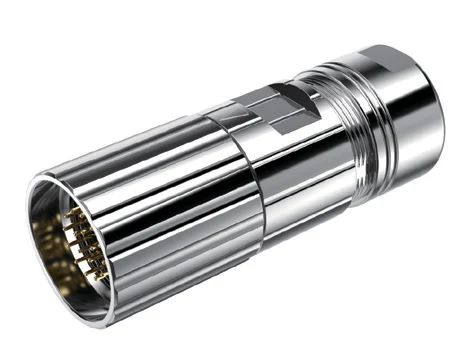

M17 Steckverbinder mit unterschiedlichen Verriegelungsarten

M17 Rundsteckverbinder umfassen Kabel- und Flanschanschlüsse mit Schraub- oder Twist-Lock-Verriegelung. Unterschiedliche Kontaktkonfigurationen und Anschlussarten werden nach ihrer jeweiligen Kataloggruppe ausgewählt.

M17 anfragen Ausführungen ansehen ↓

Repräsentative Produktansicht. Konfiguration und Gegenstück werden für Ihr Projekt bestätigt.

PRODUKTÜBERSICHT

M17 – die passende Verbindung auswählen

Dokumentierte Kontaktkonfigurationen: 2 / 4 / 7 / 8 / 9 / 12 / 17 / 36. Kontaktzahl, Kontaktseite, Anschlussart und Montage sind gemeinsam abzustimmen; nicht jede Kombination ist für jede Bauform verfügbar.

Alle M-Serie Steckverbinder →

PRODUKTANSICHTEN

Kabel- und Geräteanschlüsse

Reale Produktansichten nach belegter Struktur. Die Anzahl der Bilder ist keine SKU-Anzahl. Nicht bestätigte Modellzuordnungen und Richtungen werden nicht angegeben.

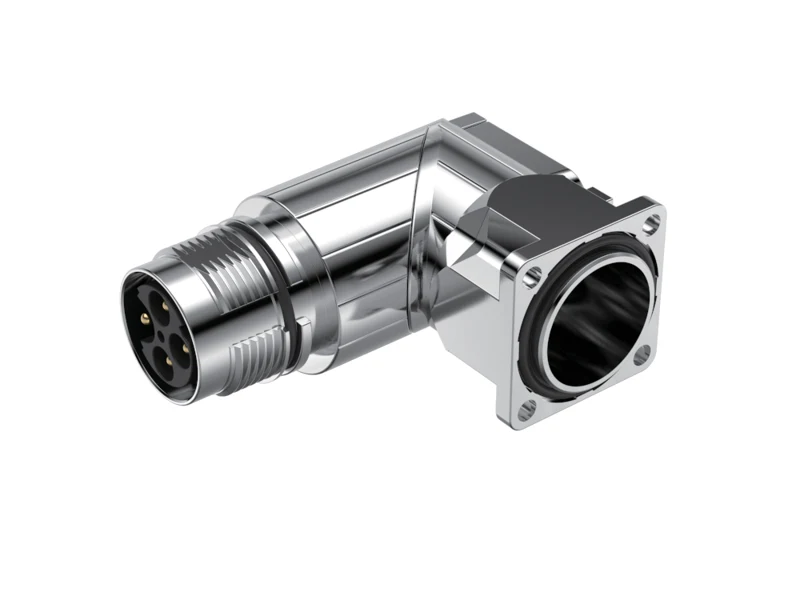

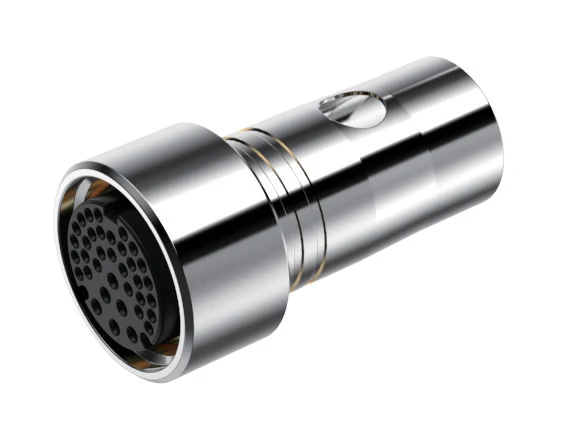

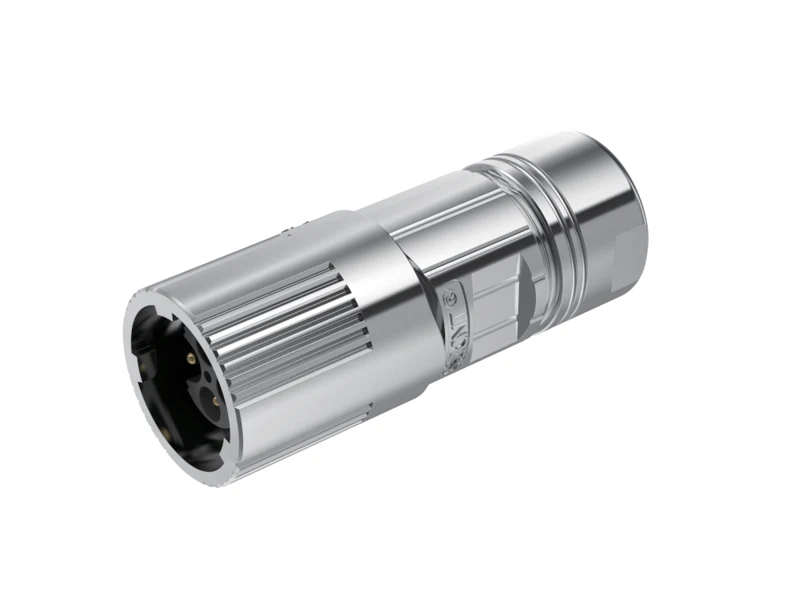

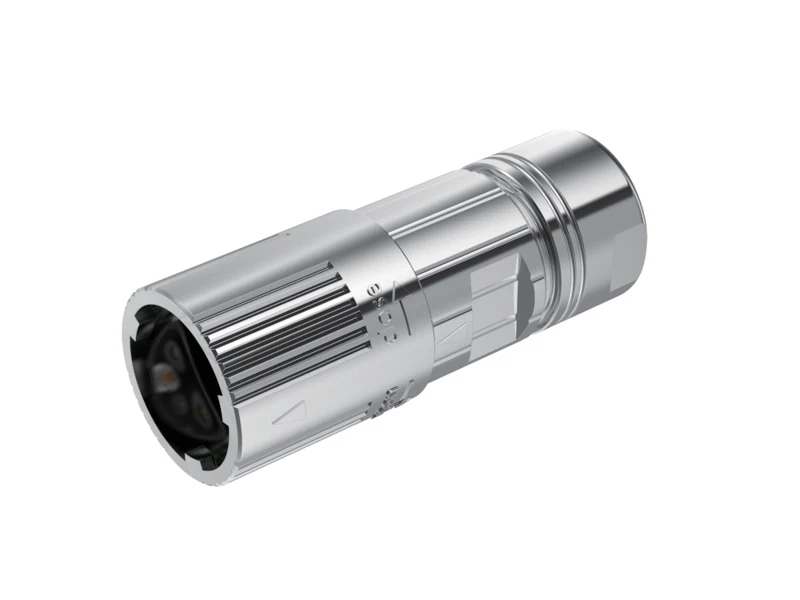

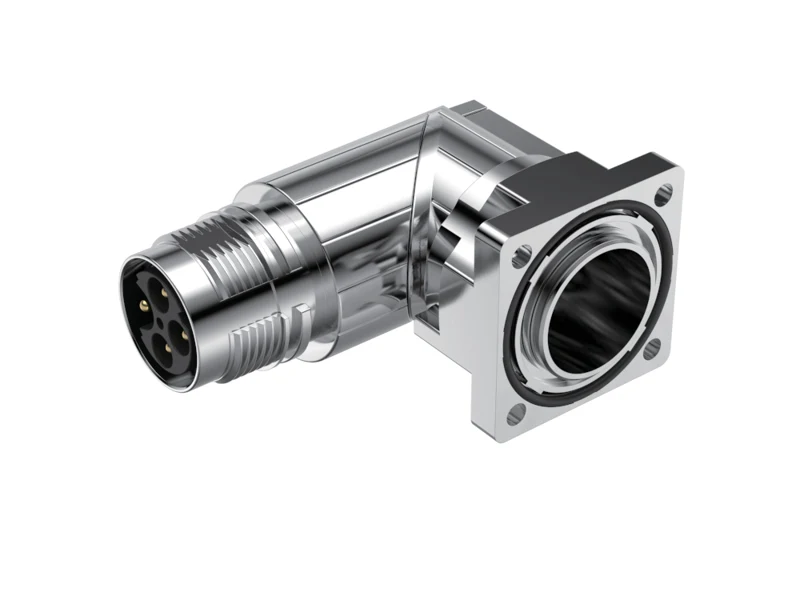

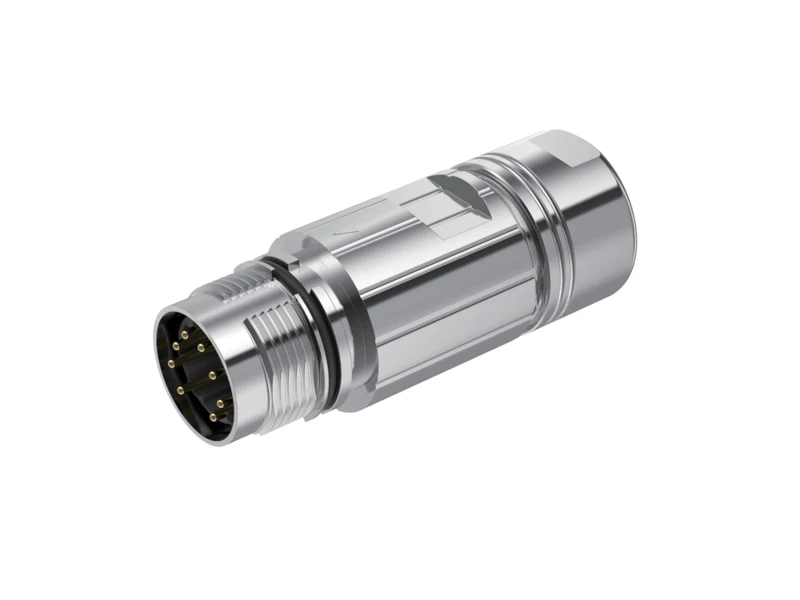

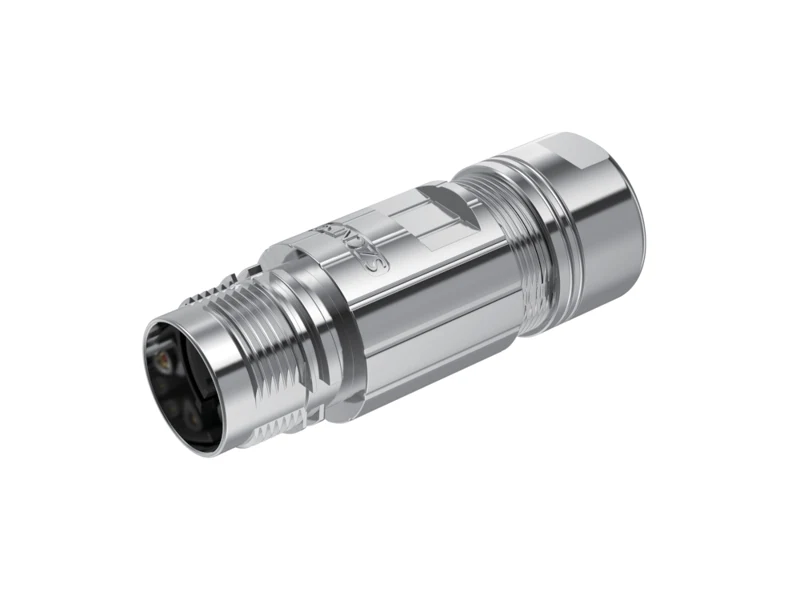

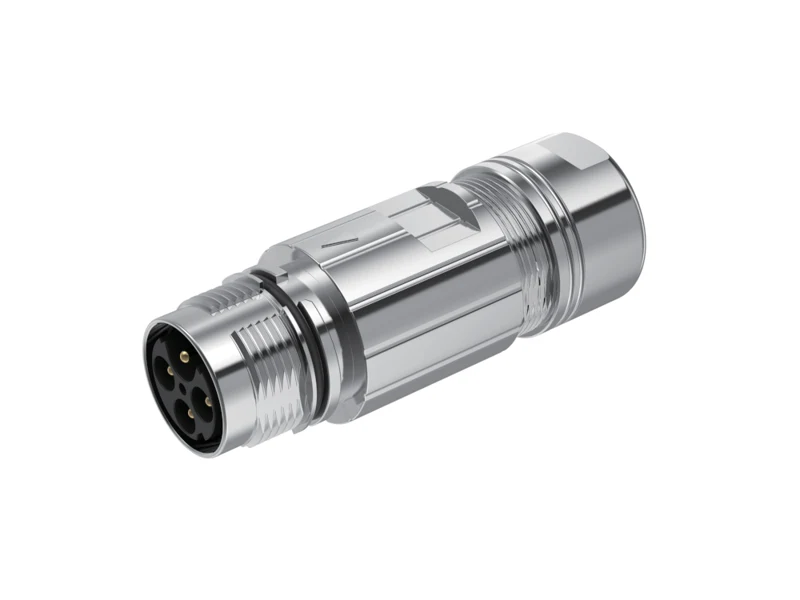

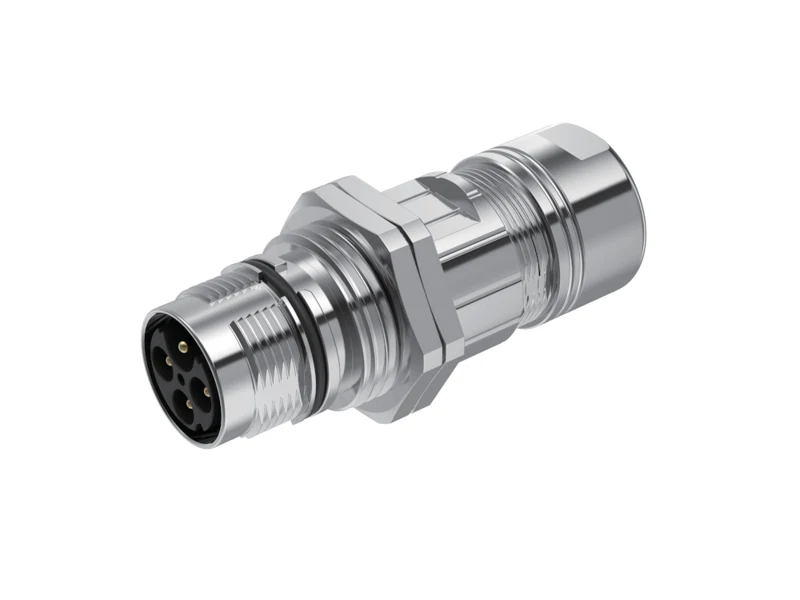

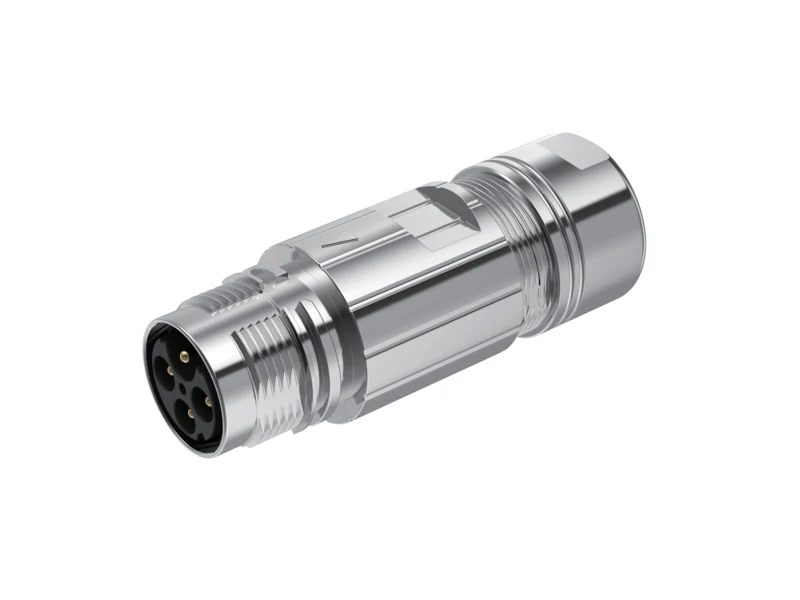

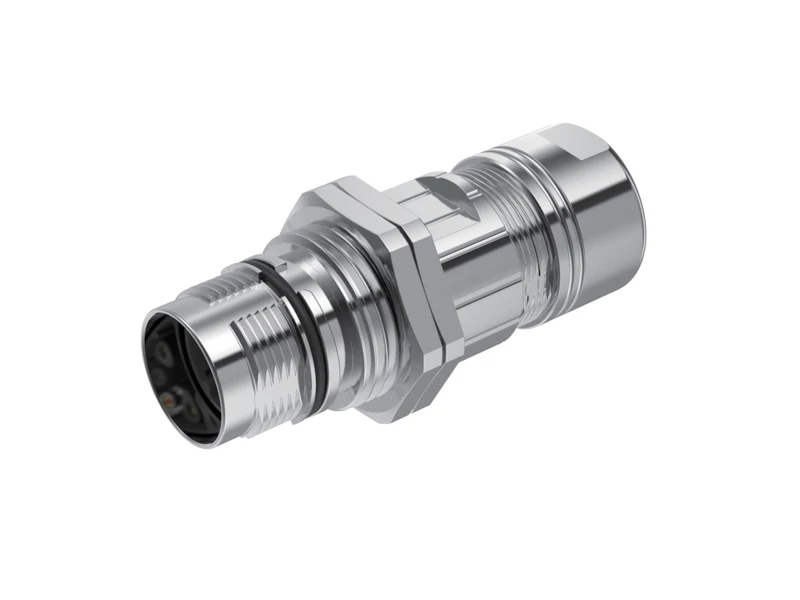

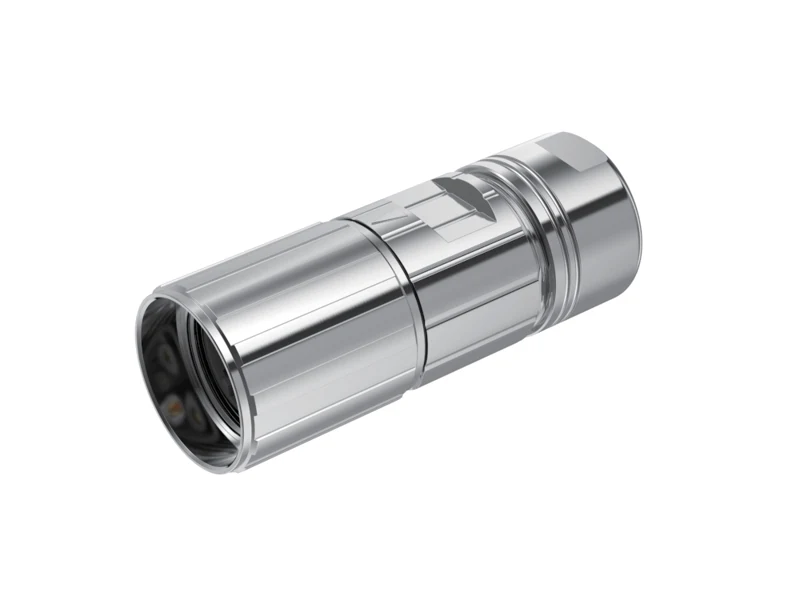

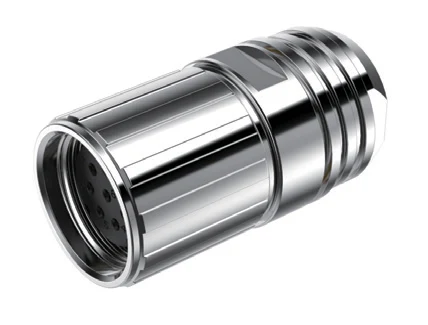

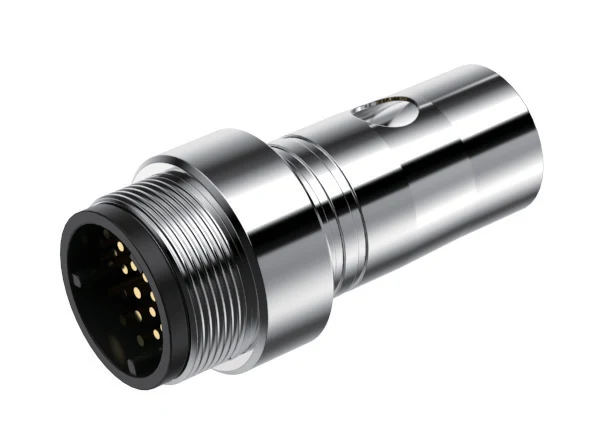

Kabelsteckverbinder

26 Ansichten

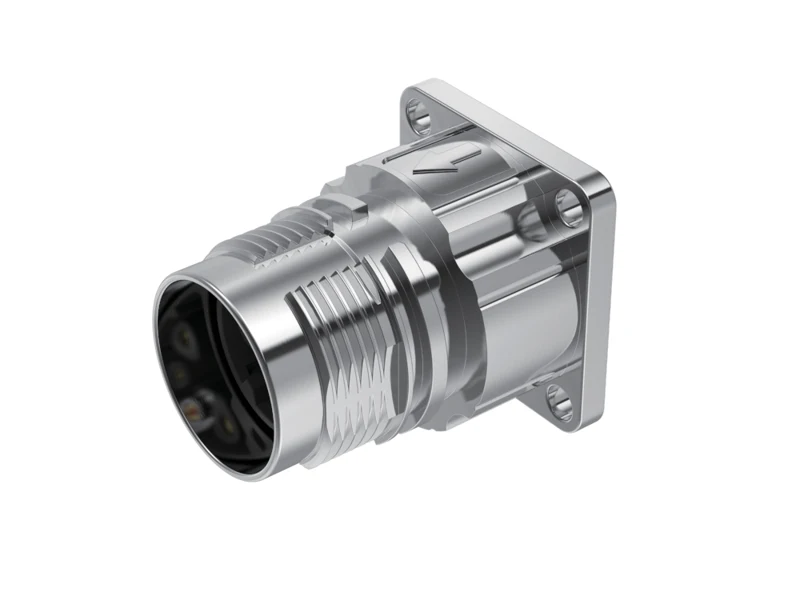

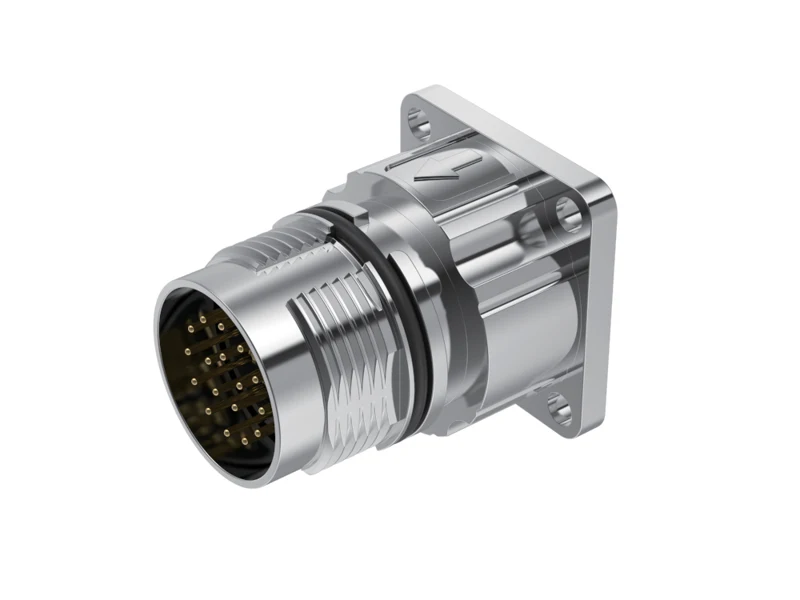

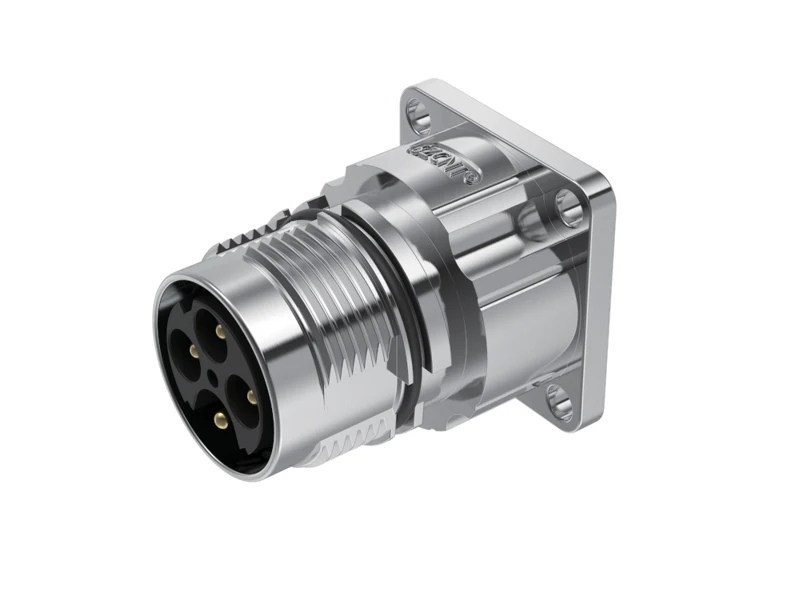

Einbausteckverbinder

6 Ansichten

Produktkonfigurationen

Kontaktzahl und Verriegelung getrennt auswählen

Dokumentiert sind 2, 4, 7, 8, 9, 12, 17 und 36 Kontakte. Die beiden elektrischen Referenztabellen bleiben getrennt. Für 12- und 36-polige Produkte werden keine elektrischen Werte aus anderen Konfigurationen übernommen.

Elektrische Daten – Gruppe 1

Referenzgruppe mit 2, 8 und 17 Kontakten

Katalogseite 68. Nennstrom bei 40 °C. Diese Werte gelten als Referenz dieser Gruppe, nicht für jede M17 Ausführung.

Referenzgruppe mit 2, 8 und 17 Kontakten
KontakteNennspannungNennstrom bei 40 °CStoßspannungKontaktwiderstand
2110 V30 A2500 V≤3 mΩ
8110 V30 A2500 V≤3 mΩ
1763 V3,6 A1500 V≤3 mΩ

Elektrische Daten – Gruppe 2

Referenzgruppe mit 4, 7 und 9 Kontakten

Katalogseite 71. Kombinierte Werte der 9-poligen Ausführung bleiben in ihrer Originalform; eine Verteilung auf einzelne Kontakte wird nicht vorgenommen. Eine Strom-Bedingung von 40 °C ist in dieser Tabelle nicht angegeben.

Referenzgruppe mit 4, 7 und 9 Kontakten
KontakteNennspannungNennstromStoßspannungKontaktwiderstand
4630 V20 A6000 V≤4 mΩ
7630 V14 A6000 V≤6 mΩ
9630 / 63 V14 / 3,6 A6000 / 1500 V≤6 mΩ / 9 mΩ (Katalogangabe)

Technische Referenzdaten

Referenzen nach Kataloggruppe

IP67, Temperatur und Lebensdauer sind Referenzen der jeweiligen Gruppe. Modellbezogene Bedingungen, Steckpaarung und Montage sind gesondert zu bestätigen.

Referenzen nach Kataloggruppe
MerkmalGruppe Seite 68Gruppe Seite 71
SchutzartIP67IP67
Temperaturca. −40 °C bis +85 °Cca. −40 °C bis +85 °C
Lebensdauer>500 Steckzyklen>500 Steckzyklen
Kontaktmaterial / BeschichtungCuZn / AuCu / Au
AnschlussartenLöt- und CrimpanschlussCrimpanschluss

Leiter und Kabel

Bestätigte Leiterdaten der Gruppe 4 / 7 / 9

Die Angaben sind Referenzen der Konfigurationen auf Seite 71, keine universellen M17 Kabelgrenzen. Für die Gruppe auf Seite 68 ist bei 8 Kontakten 1,0 mm² / AWG18 dokumentiert; widersprüchliche Leiterangaben werden nicht übernommen.

Bestätigte Leiterdaten der Gruppe 4 / 7 / 9
KontakteLeiterangabeKabeldurchmesser
414–16 AWG3–11,5 mm
718–22 AWG3–11,5 mm
918–26 AWG3–11,5 mm

Bauformen & Anschlussarten

Schraubanschluss oder Twist-Lock

T, Y, Z, ZY und WZ sind Produktfamilien beziehungsweise Strukturcodes, keine Codierungen. Dokumentiert sind Kabelanschlüsse, feste Flanschanschlüsse und 90°-Flanschstrukturen. Schraub- und Twist-Lock-Varianten werden anhand des tatsächlichen Gegenstücks ausgewählt. M17×1.0 und M17×0.75 erscheinen an unterschiedlichen Bauformen; es gibt hier keine einheitliche Gewindesteigung.

AUSWAHLHILFE

M17 Steckverbinder auswählen

  1. Kontaktzahl und vorhandenes Gegenstück
  2. Stift- oder Buchsenkontakte (Male / Female)
  3. Kabel- oder Panelmontage
  4. Erforderliche Bauform und Verriegelung
  5. Anschlussart und Kabeldaten
  6. Schirmungsanforderung und Einbausituation
  7. Foto oder Zeichnung sowie benötigte Menge

Nur für die ausgewählte Ausführung belegte Optionen werden übernommen. Unbekannte Details können zunächst offenbleiben.

DOWNLOAD

M-Serie Gesamtproduktkatalog

Der EN / ZH Gesamtproduktkatalog enthält die dokumentierten M17 Ausführungen, Referenzdaten und modellbezogenen Zeichnungen. Es handelt sich nicht um einen eigenständigen deutschen M17 Katalog.

Katalog öffnen

PDF · EN / ZH · direkt ohne Anmeldung

FRAGEN ZUR AUSWAHL

FAQ zu M17 Steckverbindern

Welche Verriegelungsarten sind dokumentiert?

Schraub- und Twist-Lock-Ausführungen. Die Auswahl erfolgt anhand des konkreten Produkts und Gegenstücks.

Warum gibt es zwei elektrische Tabellen?

Die Kataloggruppen 2/8/17 und 4/7/9 haben unterschiedliche Referenzdaten. Sie dürfen nicht zu einem allgemeinen M17 Nennwert zusammengefasst werden.

Gibt es 12- und 36-polige Produkte?

Ja. Entsprechende Einträge sind dokumentiert; die elektrischen Werte sind für diese Ausführungen separat zu bestätigen.

Welche Angaben werden benötigt?

Kontaktzahl, Male/Female, Verriegelung, Kabel- oder Panelmontage, Anschlussart, Kabeldaten, Einbausituation, Menge und ein Foto oder eine Zeichnung.

TECHNISCHE ANFRAGE

M17 Verbindung anfragen

Nennen Sie Kontaktzahl, Gegenstück, Anschlussart und Menge. Kabeldaten sowie Foto oder Zeichnung helfen bei der Eingrenzung.

M17 anfragen Alle M-Serie Steckverbinder →
