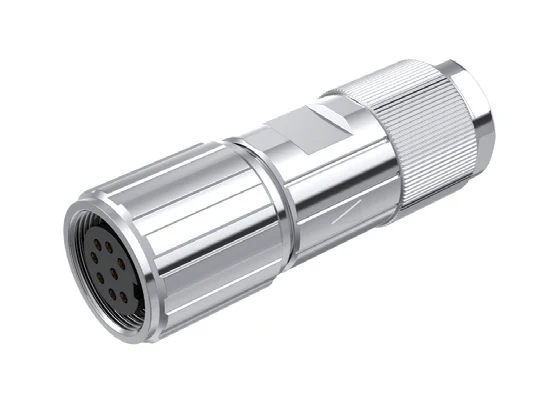

GLOBIX M16 Kabelsteckverbinder – Buchsenkontakte (Female), Geschirmt, Lötanschluss

M16 / PRODUKTBEISPIEL

GLOBIX / M16

M16 Steckverbinder für Signal- und Geräteanschlüsse

M16 Rundsteckverbinder verbinden Kabel und Geräte über unterschiedliche Metall-, Flansch- und Leiterplattenausführungen. Wählen Sie Kontaktzahl, Kontaktseite und Montageform passend zu Ihrem Gegenstück.

M16 anfragen Ausführungen ansehen ↓

Repräsentative Produktansicht. Konfiguration und Gegenstück werden für Ihr Projekt bestätigt.

PRODUKTÜBERSICHT

M16 – die passende Verbindung auswählen

Dokumentierte Kontaktkonfigurationen: 3 / 4 / 5 / 6 / 7 / 8 / 12 / 14 / 19. Kontaktzahl, Kontaktseite, Anschlussart und Montage sind gemeinsam abzustimmen; nicht jede Kombination ist für jede Bauform verfügbar.

Alle M-Serie Steckverbinder →

PRODUKTANSICHTEN

Kabel- und Geräteanschlüsse

Reale Produktansichten nach belegter Struktur. Die Anzahl der Bilder ist keine SKU-Anzahl. Nicht bestätigte Modellzuordnungen und Richtungen werden nicht angegeben.

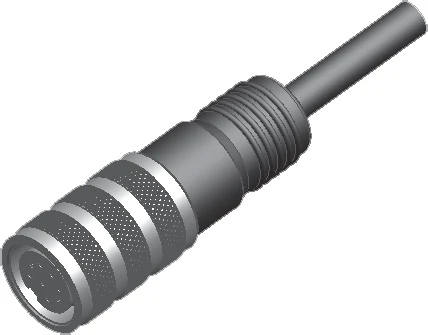

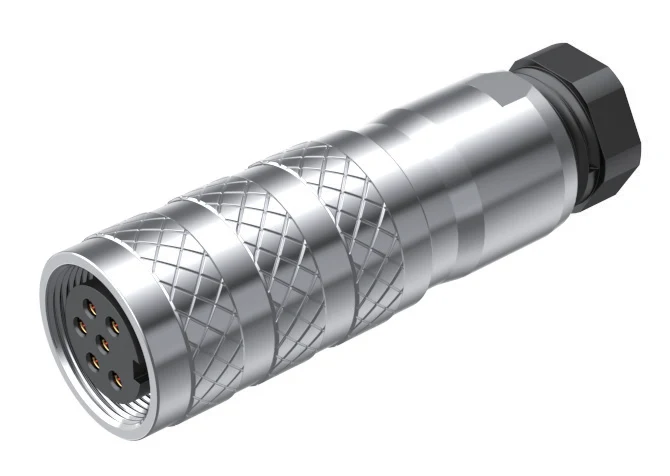

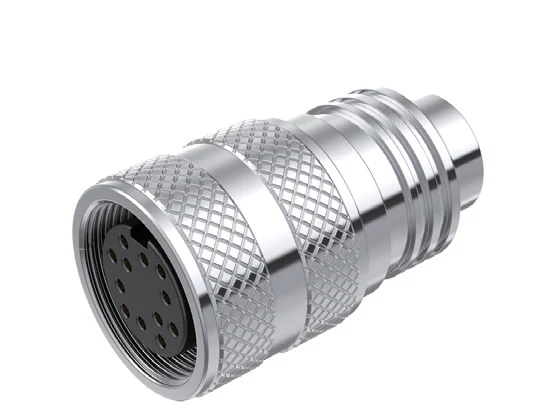

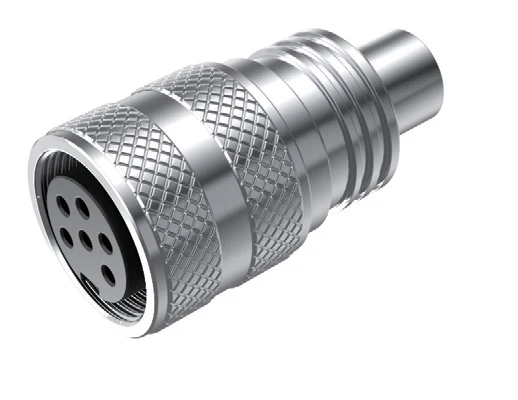

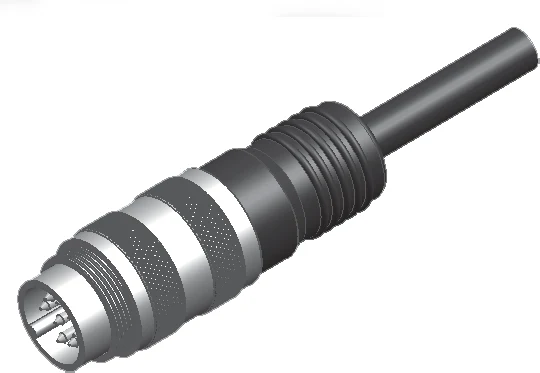

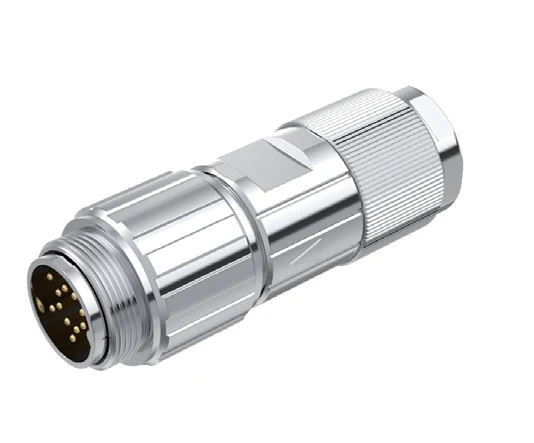

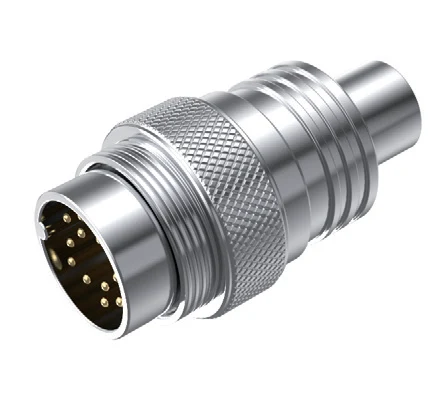

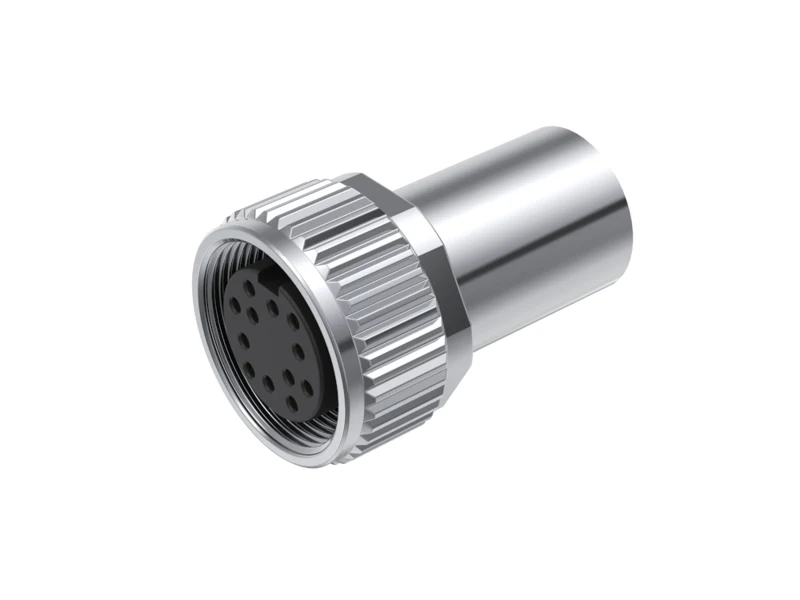

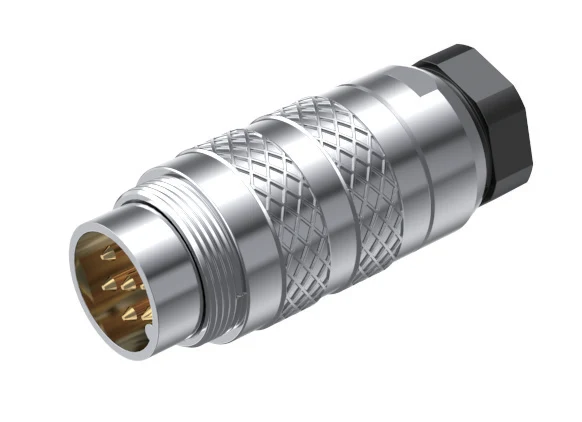

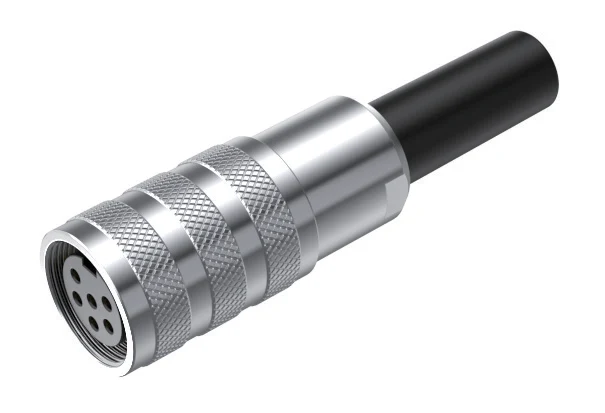

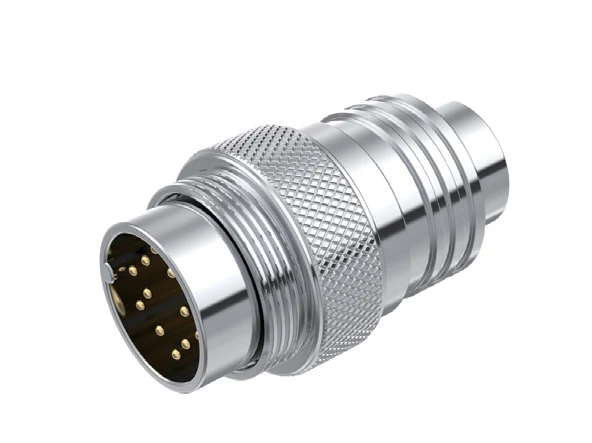

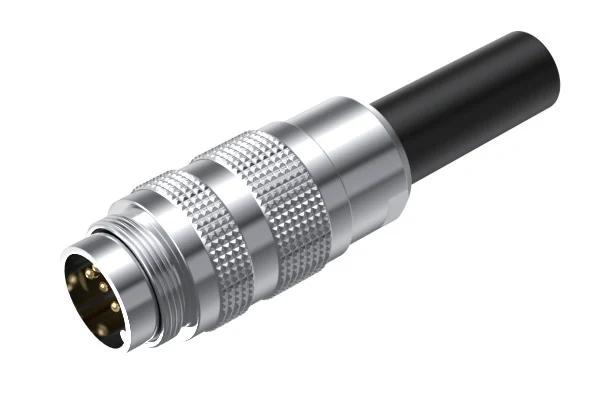

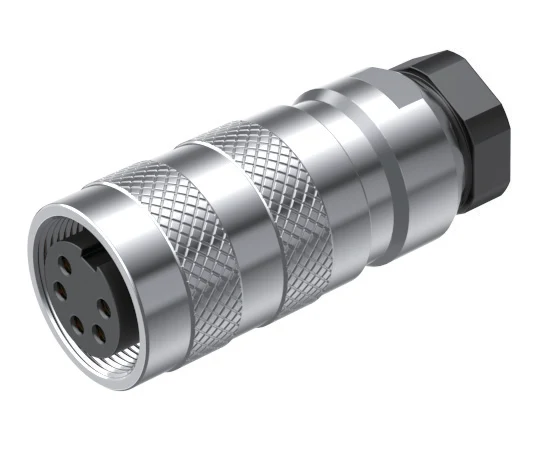

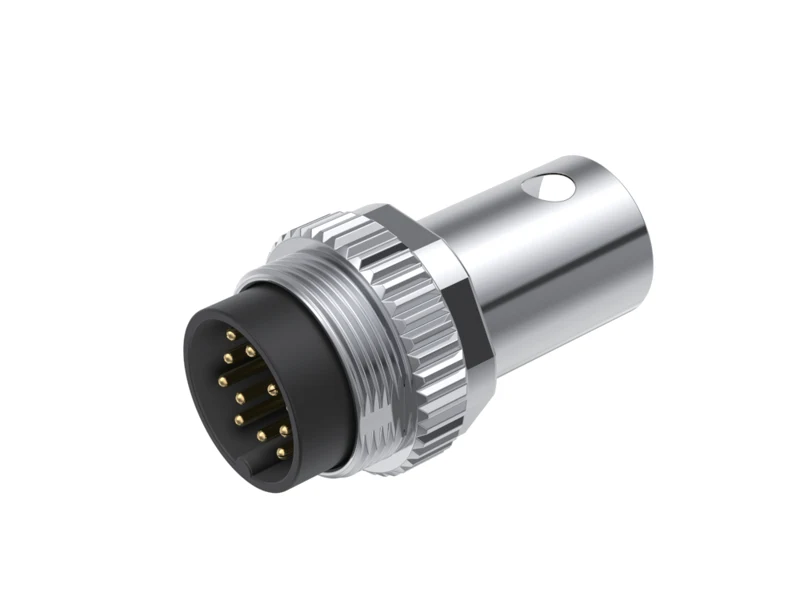

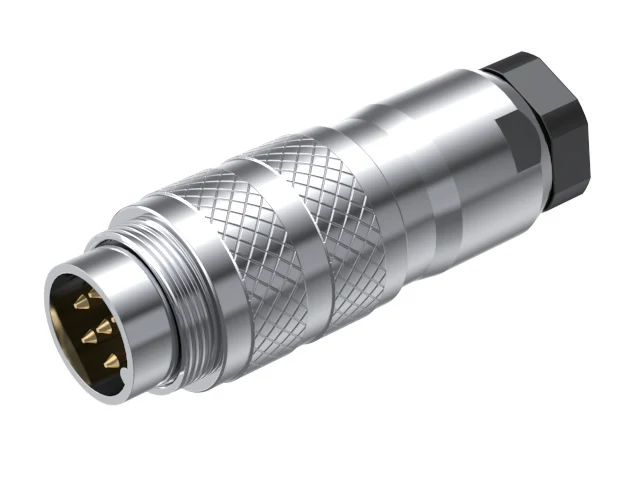

Kabelsteckverbinder

14 Ansichten

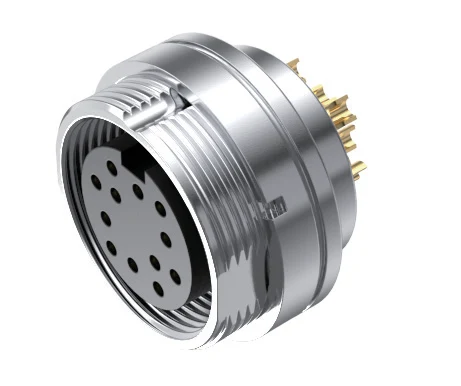

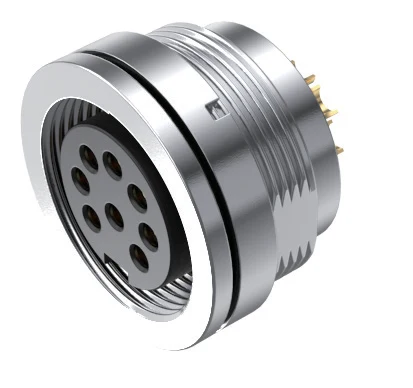

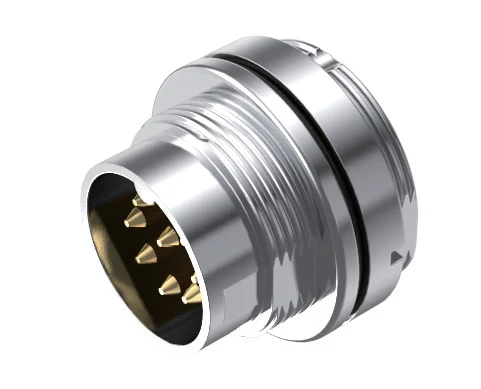

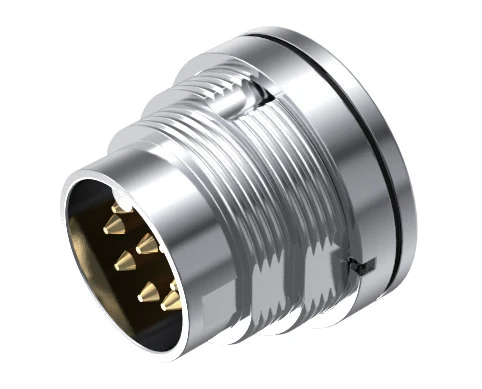

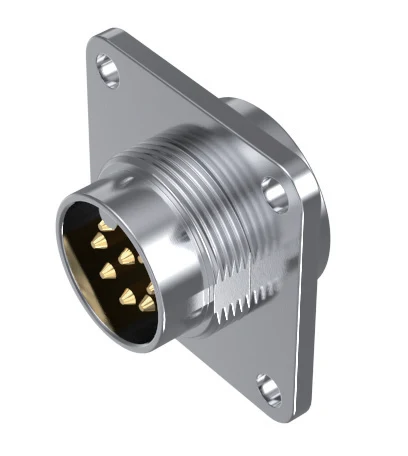

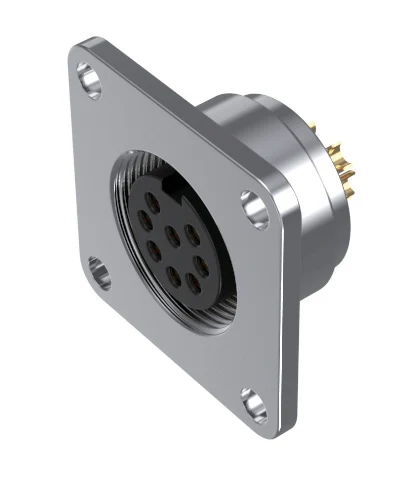

Einbausteckverbinder

8 Ansichten

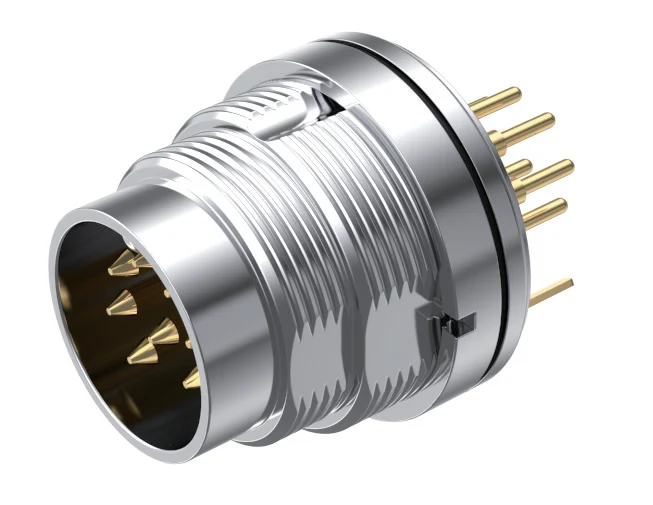

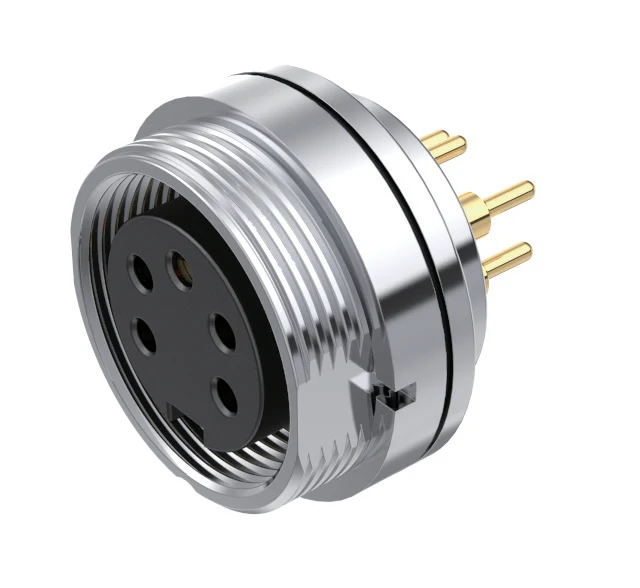

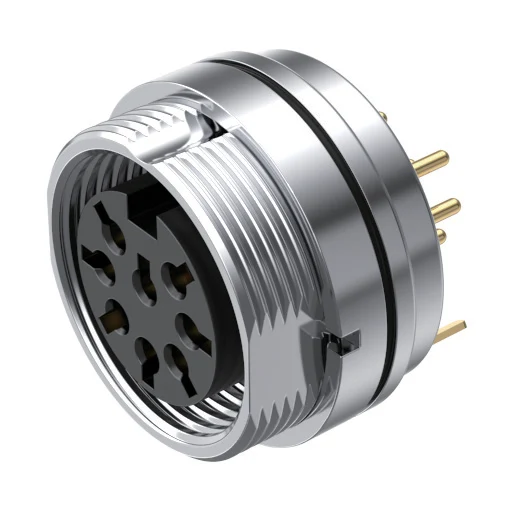

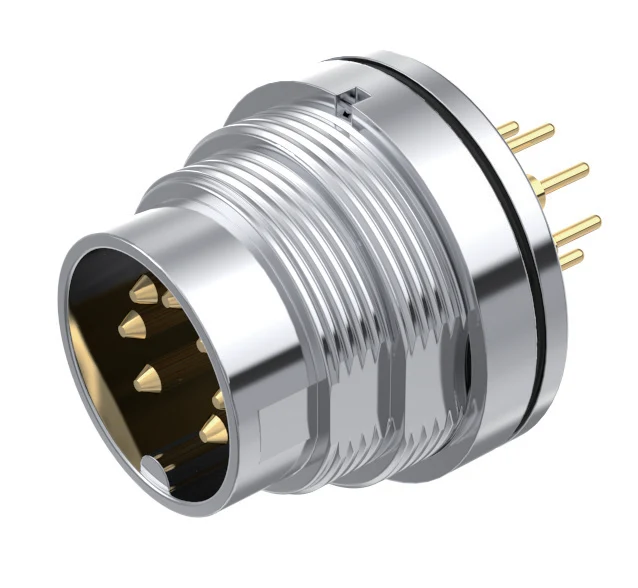

PCB-Ausführungen

4 Ansichten

Kontaktkonfigurationen

Kontaktzahl und Bauform zusammen auswählen

Die dokumentierten Kontaktzahlen sind 3, 4, 5, 6, 7, 8, 12, 14 und 19. Nicht jede Kontaktzahl ist für jede Montageform verfügbar. Eine Codierung wird hier nicht festgelegt.

Elektrische Daten

Elektrische Referenzdaten nach Kontaktzahl

Katalogreferenz, gedruckte Seite 58. Nennwerte sind mit der konkreten Ausführung abzustimmen. Die nicht zugeordneten Kombinationen für Stoßspannung und Kontaktwiderstand werden nicht in diese Tabelle übertragen.

Elektrische Referenzdaten nach Kontaktzahl
KontakteNennspannungNennstrom
3250 V10 A
4250 V6 A
5250 V6 A
6250 V5 A
760 V5 A
860 V5 A
1260 V3 A
1430 V3 A
1930 V3 A

Technische Referenzdaten

Serienreferenzen für M16

Serienreferenzwerte aus Seite 58. Die Gültigkeit einschließlich Schutzart, Temperatur und Lebensdauer ist für das konkrete Modell, die Steckpaarung und die Montagebedingungen zu bestätigen.

Serienreferenzen für M16
MerkmalSerienreferenz
SchutzartIP67
Betriebstemperatur−40 °C bis +85 °C
Mechanische Lebensdauer>500 Steckzyklen
Maximaler Leiterquerschnitt0,75 mm² / 20 AWG
GehäuseCuZn, vernickelt
IsolierkörperPA
KontakteCuZn, vergoldet

Bauformen & Anschlussarten

Kabel, Gerätedose oder PCB

T, LT, ZH und Z bezeichnen Produktfamilien beziehungsweise Ausführungen, keine Codierungen. ZH umfasst dokumentierte Ganzmetall-Stecker mit Lötanschluss; Z umfasst Panel-, Flansch-, Quadratflansch- und PCB-Strukturen. „Montierbar“ bedeutet hier keine zugesicherte Feldmontagefähigkeit.

Kabel, Gerätedose oder PCB
Familie / StrukturDokumentierte AusführungModellbezogener Kabelauslass
T, Seite 59Geschirmte Kabelanschlüsse5–7 mm
LT, Seite 60Geschirmte Kabelanschlüsse6–8 mm
LT…A, Seite 62Entsprechende Kabelvarianten8–10 mm
ZH, Seite 63Ganzmetall, montierbar, Lötanschluss10–12 mm
Z, Seiten 64–66Einbau, Quadratflansch, PCBGemäß konkretem Eintrag
Kabel mit Klemme, Seite 66Geschirmt; Schraubanschluss / screw crimp laut Katalog6–8 mm

Gewinde und Montage

Die Zeichnung der Ausführung entscheidet

M16×0.75 ist bei entsprechend dokumentierten Bauformen angegeben. Es ist keine einheitliche Aussage über alle Befestigungsgewinde. Kabelauslass, Panelöffnung und Maße werden anhand der konkreten Katalogzeichnung ausgewählt.

AUSWAHLHILFE

M16 Steckverbinder auswählen

  1. Kontaktzahl und vorhandenes Gegenstück
  2. Stift- oder Buchsenkontakte (Male / Female)
  3. Kabel-, Panel- oder dokumentierte Leiterplattenmontage
  4. Erforderliche Bauform und Verriegelung
  5. Anschlussart und Kabeldaten
  6. Schirmungsanforderung und Einbausituation
  7. Foto oder Zeichnung sowie benötigte Menge

Nur für die ausgewählte Ausführung belegte Optionen werden übernommen. Unbekannte Details können zunächst offenbleiben.

DOWNLOAD

M-Serie Gesamtproduktkatalog

Der EN / ZH Gesamtproduktkatalog enthält die dokumentierten M16 Ausführungen, Referenzdaten und modellbezogenen Zeichnungen. Es handelt sich nicht um einen eigenständigen deutschen M16 Katalog.

Katalog öffnen

PDF · EN / ZH · direkt ohne Anmeldung

FRAGEN ZUR AUSWAHL

FAQ zu M16 Steckverbindern

Welche Kontaktzahlen gibt es?

Dokumentiert sind 3, 4, 5, 6, 7, 8, 12, 14 und 19 Kontakte. Die Verfügbarkeit hängt von der gewählten Bauform ab.

Gibt es M16 PCB-Ausführungen?

Ja. Der Katalog und die Produktbilder enthalten entsprechende frontseitige Einbauausführungen mit Leiterplattenanschluss.

Sind alle M16 Ausführungen geschirmt?

Nein. Es sind geschirmte und ungeschirmte Strukturen dokumentiert. Die Schirmungsanforderung ist für die konkrete Ausführung zu klären.

Welche Angaben helfen bei einer Anfrage?

Kontaktzahl, Male/Female, Kabel- oder Gerätemontage, Anschlussart, Schirmungsanforderung, Kabeldaten, Menge und ein Foto oder eine Zeichnung des Gegenstücks.

TECHNISCHE ANFRAGE

M16 Verbindung anfragen

Nennen Sie Kontaktzahl, Gegenstück, Anschlussart und Menge. Kabeldaten sowie Foto oder Zeichnung helfen bei der Eingrenzung.

M16 anfragen Alle M-Serie Steckverbinder →
