7/8″ Kabelanschluss
- Buchsenkontakte (Female)
- Lötanschluss
- Montierbare Ausführung
7/8″ / PRODUKTBEISPIEL
GLOBIX / 7/8″
7/8″ Rundsteckverbinder für industrielle Verbindungen
7/8″ Steckverbinder bieten eine zöllige Anschlusslösung für industrielle Kabel- und Geräteverbindungen. Kabelstecker, Winkelanschlüsse, Einbaudosen und PCB-Ausführungen werden passend zur Kontaktzahl und zum vorhandenen Gegenstück ausgewählt.
Repräsentative Produktansicht. Konfiguration und Gegenstück werden für Ihr Projekt bestätigt.
PRODUKTÜBERSICHT
7/8″ – die passende Verbindung auswählen
Dokumentierte Kontaktkonfigurationen: 2 / 3 / 4 / 5 / 6. Kontaktzahl, Kontaktseite, Anschlussart und Montage sind gemeinsam abzustimmen; nicht jede Kombination ist für jede Bauform verfügbar.
Alle M-Serie Steckverbinder →PRODUKTANSICHTEN
Kabel- und Geräteanschlüsse
Reale Produktansichten nach belegter Struktur. Die Anzahl der Bilder ist keine SKU-Anzahl. Nicht bestätigte Modellzuordnungen und Richtungen werden nicht angegeben.
Kabelsteckverbinder
15 Ansichten

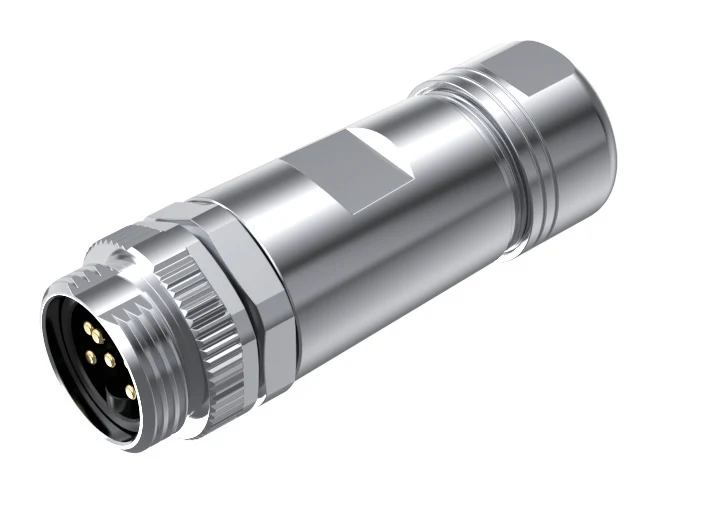

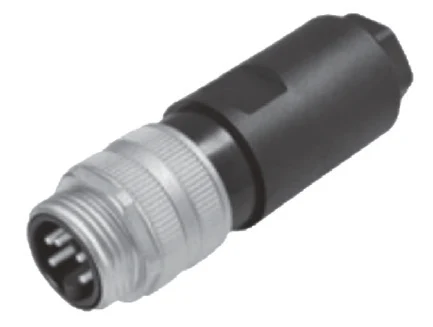

7/8″ Kabelanschluss
- Stiftkontakte (Male)
- Lötanschluss
- Montierbare Ausführung

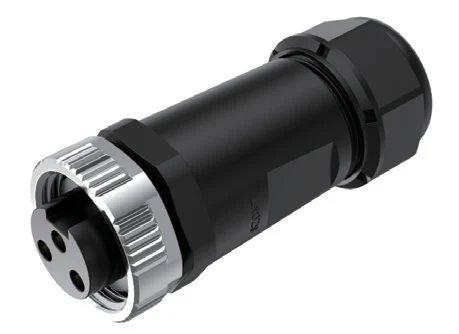

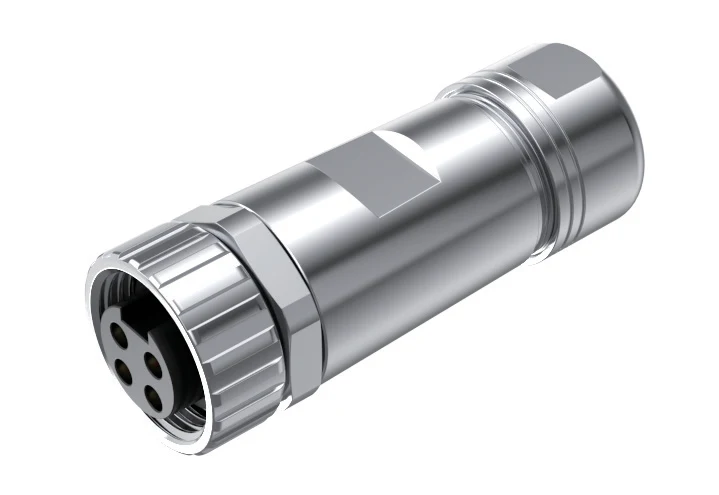

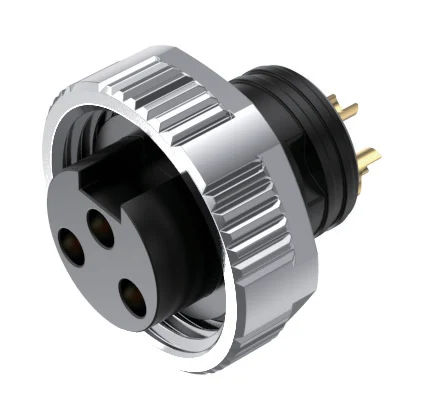

7/8″ Kabelanschluss

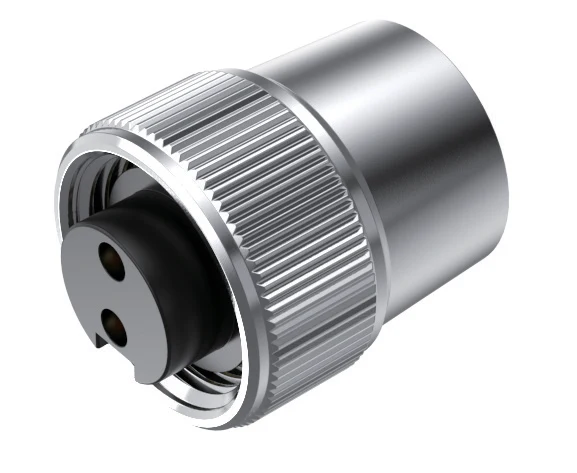

- Buchsenkontakte (Female)
- Lötanschluss
- Montierbare Ausführung

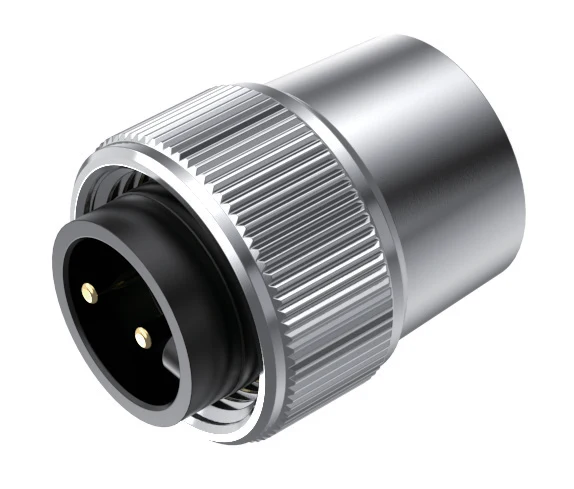

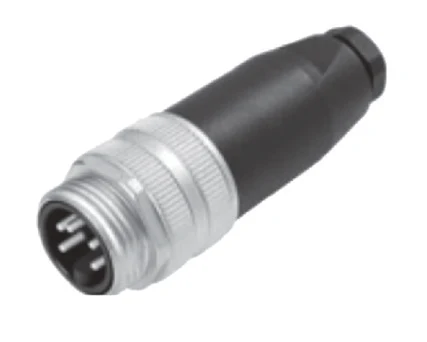

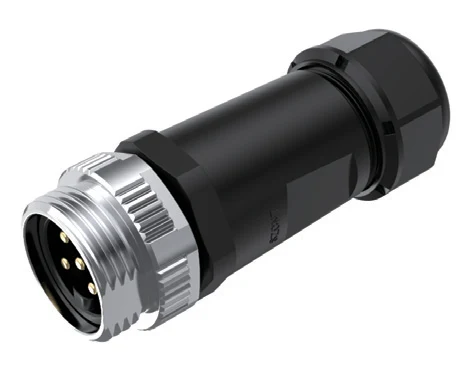

7/8″ Kabelanschluss
- Stiftkontakte (Male)
- Lötanschluss
- Montierbare Ausführung

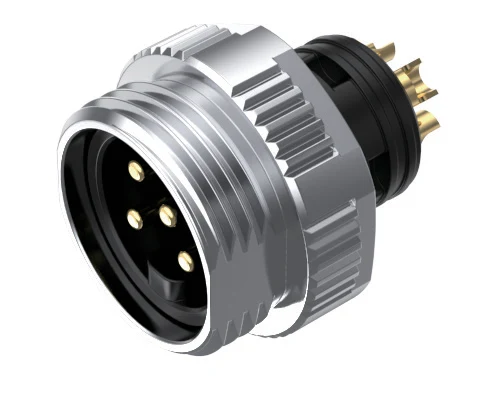

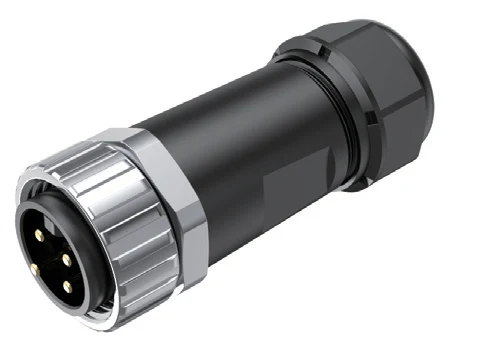

7/8″ Kabelanschluss
- Stiftkontakte (Male)
- Lötanschluss
- Montierbare Ausführung
7/8″ Kabelanschluss
- Buchsenkontakte (Female)

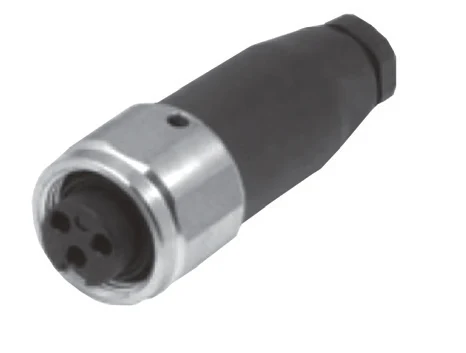

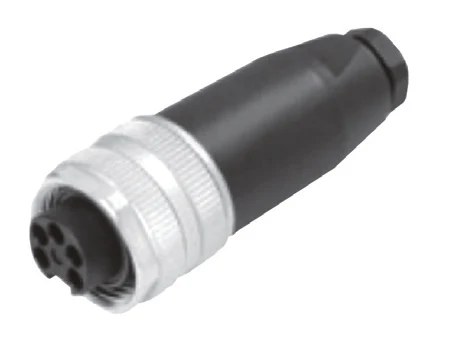

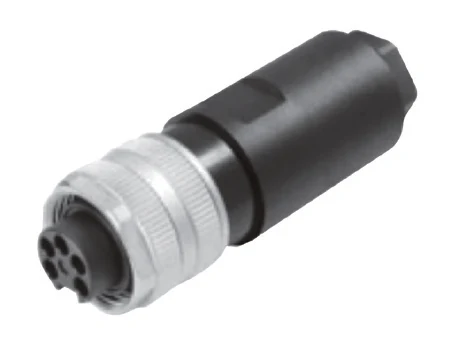

7/8″ Kabelanschluss
- Buchsenkontakte (Female)
7/8″ Kabelanschluss
- Buchsenkontakte (Female)
7/8″ Kabelanschluss
- Stiftkontakte (Male)
7/8″ Kabelanschluss
- Stiftkontakte (Male)
7/8″ Kabelanschluss
- Buchsenkontakte (Female)
- Lötanschluss
7/8″ Kabelanschluss
- Buchsenkontakte (Female)
- Lötanschluss

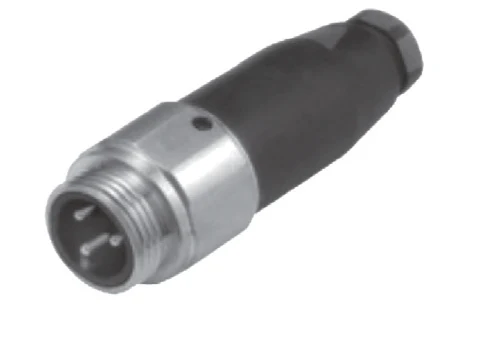

7/8″ Kabelanschluss
- Stiftkontakte (Male)
- Geschirmt
- Lötanschluss
7/8″ Kabelanschluss
- Stiftkontakte (Male)
- Lötanschluss
7/8″ Kabelanschluss
- Stiftkontakte (Male)
- Lötanschluss
Winkelanschlüsse
3 Ansichten

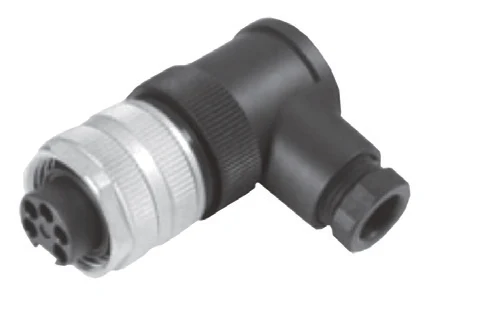

7/8″ Winkelanschluss
- Buchsenkontakte (Female)
- Gewinkelt

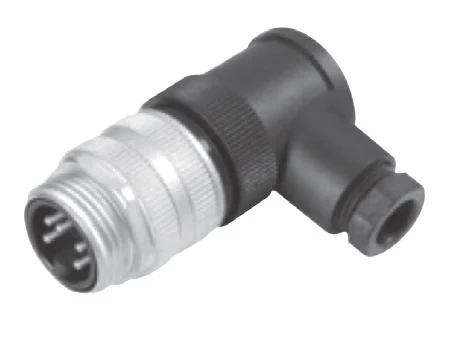

7/8″ Winkelanschluss
- Stiftkontakte (Male)
- Gewinkelt

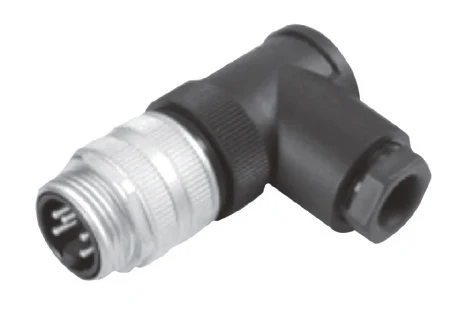

7/8″ Winkelanschluss
- Stiftkontakte (Male)
- Gewinkelt
Einbausteckverbinder
4 Ansichten

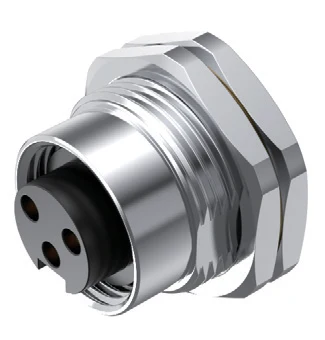

7/8″ Einbauanschluss
- Buchsenkontakte (Female)
- Crimpanschluss
- Frontmontage

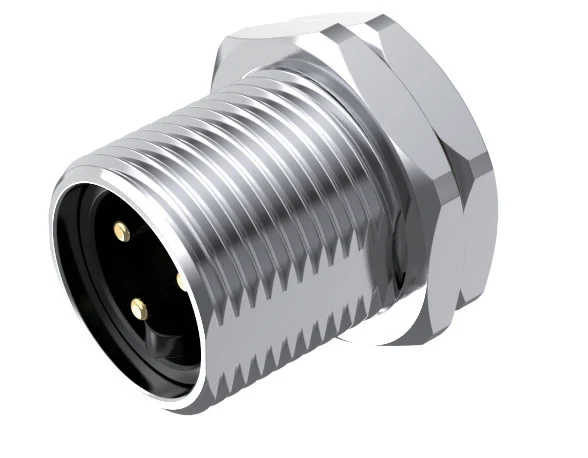

7/8″ Einbauanschluss
- Stiftkontakte (Male)
- Crimpanschluss
- Frontmontage

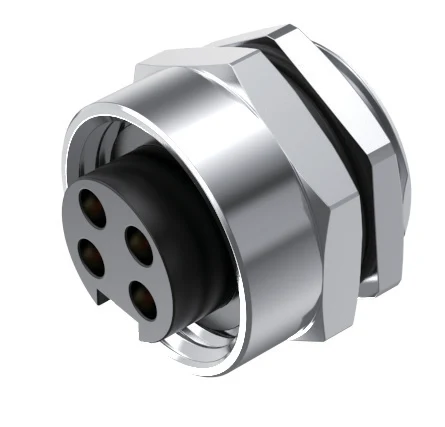

7/8″ Einbauanschluss
- Buchsenkontakte (Female)
- Lötanschluss
- Rückseitige Montage

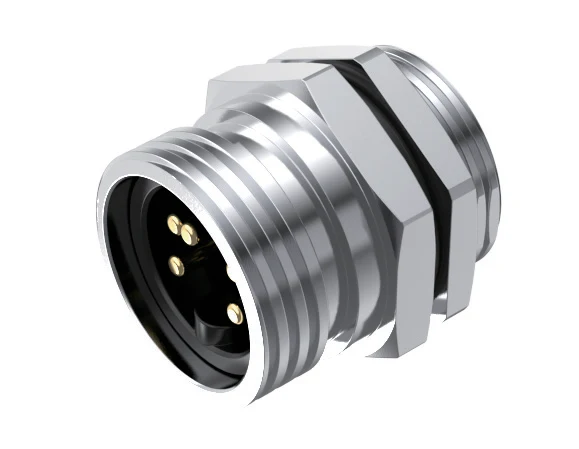

7/8″ Einbauanschluss
- Stiftkontakte (Male)
- Lötanschluss
- Rückseitige Montage
PCB-Ausführungen
1 Ansichten

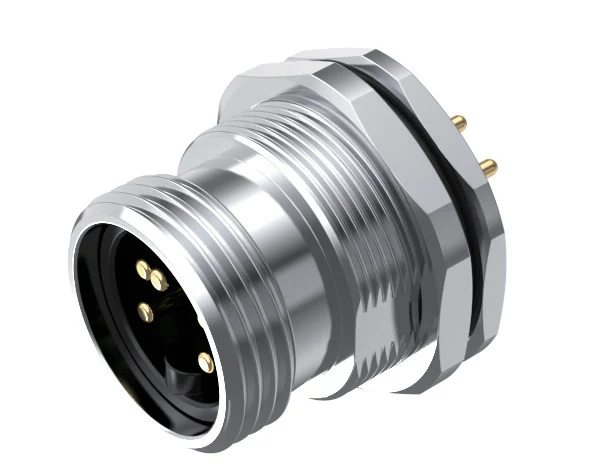

7/8″ PCB-Anschluss
- Stiftkontakte (Male)
- Frontmontage
Kontaktkonfigurationen
2 bis 6 Kontakte – nach Ausführung
Die Referenztabelle umfasst 2, 3, 4, 5 und 6 Kontakte. Zusätzlich enthält der Katalog Einträge mit den Originalbezeichnungen 2*PE, 3*PE und 4*PE. Ihre genaue Definition, Kontaktposition und elektrische Zuordnung müssen separat bestätigt werden.
Elektrische Daten
Elektrische Referenzdaten nach Kontaktzahl
Katalogseite 100. Diese Daten werden nicht ohne bestätigte Zuordnung auf die zusätzlichen PE-bezeichneten Einträge übertragen.
| Kontakte | Nennspannung | Nennstrom |
|---|---|---|
| 2 | 300 V | 12 A |
| 3 | 300 V | 9 A |
| 4 | 300 V | 9 A |
| 5 | 300 V | 9 A |
| 6 | 300 V | 9 A |
Technische Referenzdaten
Referenzen für die zöllige Schnittstelle
Serienreferenzen aus Seite 100. Die Gültigkeit der Schutzart, Temperatur und Lebensdauer ist für das gewählte Modell und die Montagebedingungen zu bestätigen.
| Merkmal | Serienreferenz |
|---|---|
| Schutzart | IP67 |
| Betriebstemperatur | −40 °C bis +85 °C |
| Mechanische Lebensdauer | >500 Steckzyklen |
| Kontaktwiderstand | ≤3 mΩ |
| Kontakte | CuZn, vergoldet |
| Steckgewinde | 7/8-16UN; Detail gemäß Modellzeichnung |
Bauformen & Anschlussarten
Kabel, Winkel, Panel und PCB
LT, R und Z sind im Katalog verwendete Produktfamilien beziehungsweise Strukturcodes, keine Codierungen. Dokumentiert sind gegossene und montierbare Lötstecker, feste Einbauanschlüsse, Crimp-Gerätedosen und PCB-Strukturen. Für entsprechende montierbare R-Ausführungen ist ein Kabelauslass von 10–12 mm dokumentiert; daraus ergibt sich kein universeller Kabelbereich.
Modellbezogene Auswahl
Kabeldaten und Zeichnung gemeinsam prüfen
Die Tabellen auf Seiten 104–105 unterscheiden Anschlussgeometrien und Kabelauslässe je Modell. Dort angegebene 1,5 / 2,5 mm bezeichnen den Stiftdurchmesser, nicht den Leiterquerschnitt. Seite 106 enthält 3-, 4- und 5-polige PUR-Kabelausführungen. Bestellnummer, Gewindedetail und gewünschte Kabelkonfiguration werden anhand des konkreten Eintrags geprüft.
AUSWAHLHILFE
7/8″ Steckverbinder auswählen
- Kontaktzahl und vorhandenes Gegenstück
- Stift- oder Buchsenkontakte (Male / Female)
- Kabel-, Panel- oder dokumentierte Leiterplattenmontage
- Erforderliche Bauform und Verriegelung
- Anschlussart und Kabeldaten
- Schirmungsanforderung und Einbausituation
- Foto oder Zeichnung sowie benötigte Menge
Nur für die ausgewählte Ausführung belegte Optionen werden übernommen. Unbekannte Details können zunächst offenbleiben.
DOWNLOAD
M-Serie Gesamtproduktkatalog
Der EN / ZH Gesamtproduktkatalog enthält die dokumentierten 7/8″ Ausführungen, Referenzdaten und modellbezogenen Zeichnungen. Es handelt sich nicht um einen eigenständigen deutschen 7/8″ Katalog.
Katalog öffnenPDF · EN / ZH · direkt ohne Anmeldung
FRAGEN ZUR AUSWAHL
FAQ zu 7/8″ Steckverbindern
Welche Kontaktzahlen sind dokumentiert?
Die elektrische Referenztabelle enthält 2 bis 6 Kontakte. Zusätzliche PE-bezeichnete Katalogeinträge benötigen eine separate technische Zuordnung.
Welche Bauformen gibt es?
Kabel- und montierbare Stecker, Winkelanschlüsse, front- und rückseitige Einbauausführungen sowie bestimmte PCB- und Crimp-Anschlüsse.
Welches Gewinde wird verwendet?
Die Schnittstelle ist im Katalog als 7/8-16UN dokumentiert. Die genaue Ausführung und Gewindetoleranz werden anhand der Modellzeichnung bestätigt.
Welche Angaben helfen bei der Auswahl?
Kontaktzahl, Male/Female, Kabel- oder Panelmontage, Winkelbedarf, Anschlussart, Kabeldaten, Gegenstück und Menge. Foto oder Zeichnung sind hilfreich.
TECHNISCHE ANFRAGE
7/8″ Verbindung anfragen
Nennen Sie Kontaktzahl, Gegenstück, Anschlussart und Menge. Kabeldaten sowie Foto oder Zeichnung helfen bei der Eingrenzung.
7/8″ anfragen Alle M-Serie Steckverbinder →
